Описание

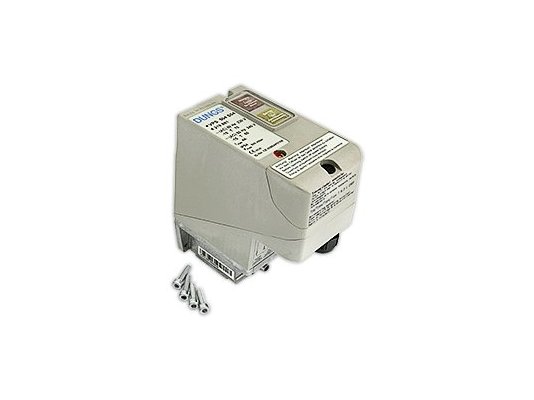

Блок контроля герметичности Dungs VPS 504 S04 LPG арт. 226316 в специальном исполнении для сжиженного газа оснащен насосом повышенной мощности. Устройство позволяет выявить утечку из клапана в считанные секунды. Применяется для систем средней/высокой мощности. Представлены версии с рабочим напряжением 110 В и 230 В.

Основные характеристики

• Допустимое избыточное давление в системе: 500 мбар.
• Эксплуатационная температура: -15…70 °C (версия на 230 В), -15…60 °C (версия на 110 В).
• Газ: 3-го семейства/ содержащий более 60% бутана/ с плотностью выше 1 кг/м 3.
• Рабочее напряжение: 230 В или 110 В.

Конструкция и принцип работы

Блок отличается компактным исполнением, прикрепляется к арматуре с помощью 4-х винтов. Монтажная ориентация – вертикальная, горизонтальная, запрещено переворачивать. Устройство полностью готово к использованию, дополнительная настройка не требуется. Расширить функционал модуля можно, используя адаптер VPS 504.

Модуль работает независимо от давления в системе. Подключение к сети осуществляется с помощью электрических винтовых зажимов. Корпус блока выполнен по стандарту электрозащиты IP 54, пыль и мелкие брызги не проникают внутрь устройства.

В составе конструкции содержится насос, подающий газ в межклапанное пространство. Тестирование выполняется в течение 10-26 секунд. Длительность проверки зависит от входного давления и контролируемого объема. Для контроля герметичности нагнетается давление, превышающее на 20 мбар давление перед первым э/м клапаном. О результате теста сообщает цветовой сигнал. Красная лампочка свидетельствует о разгерметизации прибора.

Проверочные действия не сокращают эксплуатационный ресурс электромагнитных клапанов, поскольку они закрыты в момент контроля.

Достоинства:

• исполнение для сжиженного газа;
• работа вне зависимости от входного давления;
• простота установки;
• полная готовность к эксплуатации;
• оперативная проверка, 10-26 сек.;
• незначительный объем (до 4 л) для тестирования;
• возможность расширения функционала;
• сигнальное оповещение о результатах контроля;
• сохранение ресурса электромагнитных клапанов;
• наличие кнопки повторного запуска.

Блок контроля герметичности Dungs VPS 504 S04 LPG можно купить по цене прямого поставщика, выбрав модель с оптимальными параметрами питания. Для получения полной информации об устройстве ознакомьтесь со спецификацией (см. прикрепленный файл).
