Описание

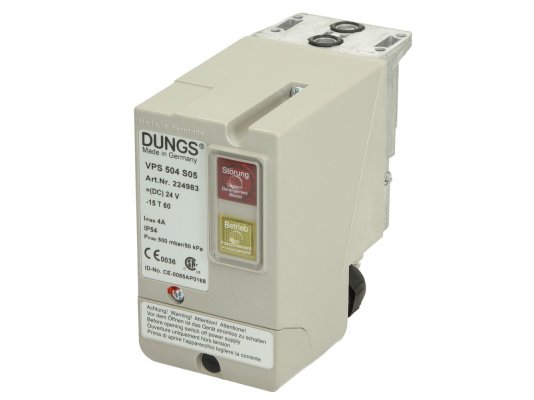

Блок контроля герметичности Dungs VPS 504 S05 артикул 224983 в низковольтном исполнении разработан для газомоторов, работает от сети 24 В. Позволяет в считанные секунды выявить утечку из клапана. Характеризуется компактностью, независимостью от входного давления, удобством применения.

Основные характеристики

• Допустимое избыточное давление в системе: 500 мбар.
• Эксплуатационная температура: -15…60 °C.
• Газ: 1-3 семейство/ сухой/ нейтральный/ биогаз. Не применим для газа, содержащего более 60% бутана.
• Источник питания: 24 В (постоянный ток).

Конструкция и принцип работы

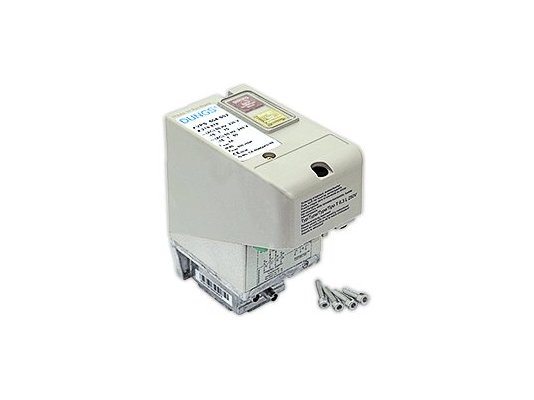

Dungs VPS 504 S05 имеет компактный корпус, фиксируется к арматуре с помощью 4 винтов. Положение при монтаже – вертикальное, горизонтальное, устройство нельзя переворачивать. Модуль готов к эксплуатации, в настройке не нуждается. Для расширения сферы использования применяется специальный адаптер.

Блок работает независимо от давления в системе. Подключение к источнику питания осуществляется посредством электрических винтовых зажимов. Электрическая изоляция корпуса соответствует стандарту электрозащиты IP 54.

Насос, входящий в состав конструкции, нагнетает газ в проверяемую зону. Тестирование происходит в течение 10-26 секунд. Длительность контрольных операций зависит от входного давления и объема. Давление нагнетания должно превышать давление перед первым э/м клапаном на 20 мбар. Результат проверки выдается в виде цветового сообщения – загорается сигнальная лампочка. Красный цвет свидетельствует о разгерметизации клапана.

Проверочные действия не влияют на эксплуатационный ресурс электромагнитных клапанов, так как они остаются закрытыми в процессе тестирования.

Обратите внимание! Прибор требует перерыва в течение как минимум 2 минут при выполнении 3-х и более проверочных циклов подряд.

Достоинства:

• низковольтное исполнение;
• независимость от давления в системе;
• быстрое тестирование – в течение 10-26 сек.;
• готовность к эксплуатации;
• удобство применения;
• расширение функционала с помощью адаптера;
• цветовой сигнал, сообщающий о результатах контроля;
• сохранение рабочего ресурса ЭМ клапанов;
• кнопка для повторного запуска.
