Описание

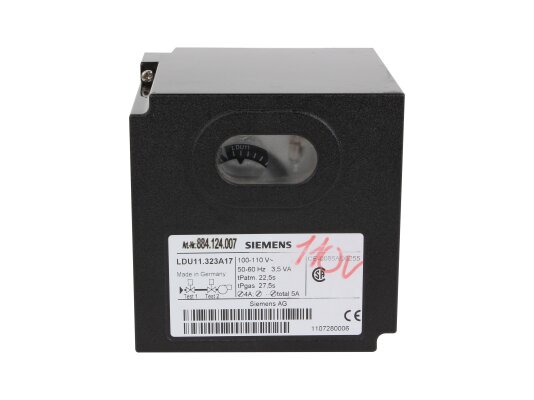

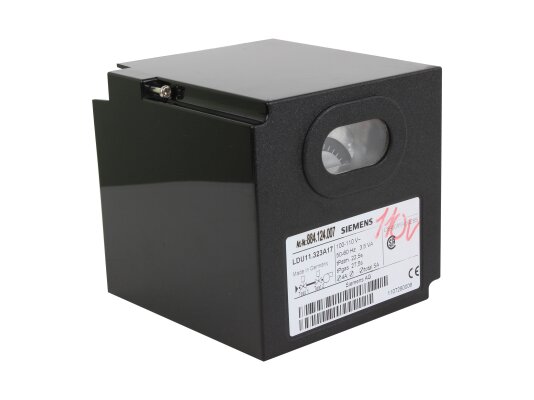

Блок контроля герметичности Siemens LDU11.323A17 110V обеспечивает автоматический контроль герметичности газового клапана и блокирует подачу газа на горелку при обнаружении утечек. Сигнализирует о неполадках в системе с помощью аварийной кнопки и индикации ошибок. Изготовлен по европейским стандартам EN 1643. Работает совместно с клапаном отсечки.

Принцип работы

Блок Siemens LDU11 совместно с реле давления выполняет проверку герметичности системы через контроль давления при запуске/ перед запуском горелки/ во время предварительной продувки (если время предпродувки превышает 60 сек.)/ после управляемого выключения/ при постпродувке.

В основе работы блока заложен двухступенчатый принцип проверки давления, состоящий из контроля герметичности клапана с двух сторон: от магистрали подачи газа и горелки. При выявлении чрезмерного повышения давления на первой фазе или значительного снижения на второй, Siemens LDU11 исключает запуск горелки, инициирует блокировку (загорается сигнальная лампа с индикацией ошибки).

Особенности и основные параметры:

• питание от электросети 100 В, -15%, +10%, частота 50-60 Гц ±6 %;
• уровень электрозащиты: IP 40 (достигается монтажом);
• основное и вспомогательное реле;
• возможность дистанционного выхода из состояния блокировки;

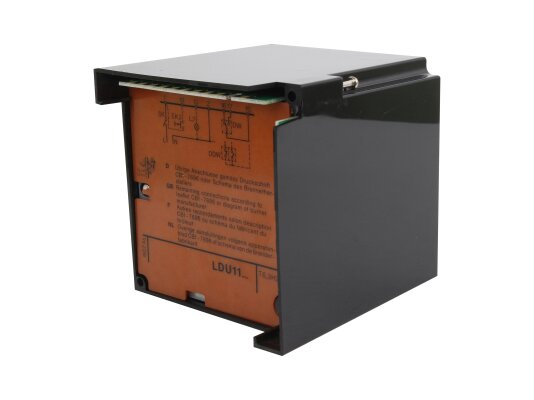

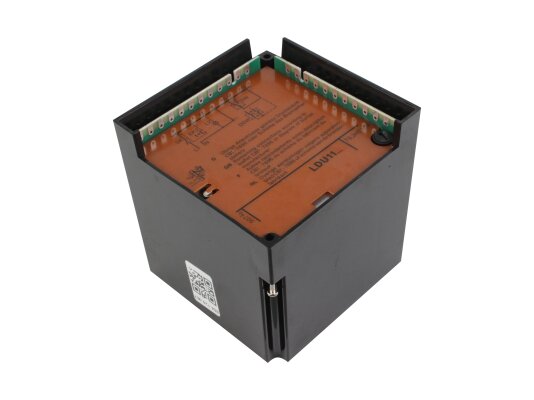

• заменяемая конструкция с корпусом из ударопрочной, термостойкой пластмассы;
• центральная кнопка разблокировки со смотровым окном и аварийной лампой;
• понятные символы для индикации неполадок;
• приводится в действие синхронным электродвигателем;
• плавкий предохранитель (+ запасной).

Система проверки клапанов поставляется без корзины (заказывается по отдельной заявке).

Условия эксплуатации

Блок контроля герметичности Siemens LDU11 рассчитан на эксплуатацию при температурах окружающей среды -20.+60 °C, влажности 95%. При монтаже и использовании необходимо не допускается конденсат и обледенение, попадание влаги внутрь прибора.

Применение

Блоки контроля герметичности Siemens LDU11 используются для безопасной работы промышленных газовых горелок, установок с вентиляционной трубой или без неё. При отсутствии трубы сброса в атмосферу следует руководствоваться дополнительными рекомендациями производителя (см. инструкцию).
