Описание

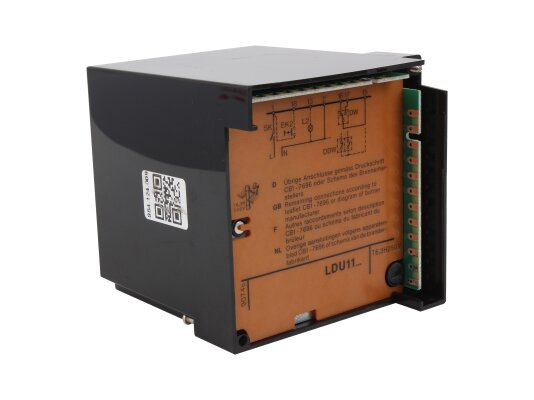

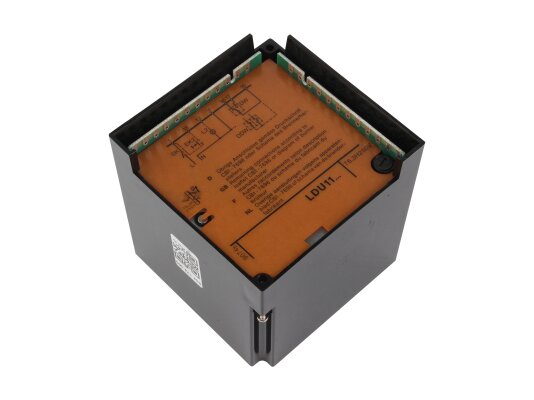

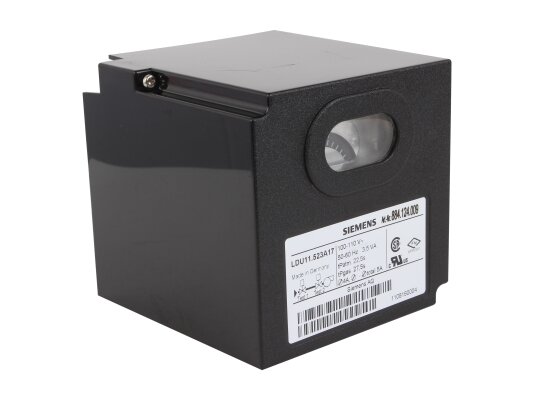

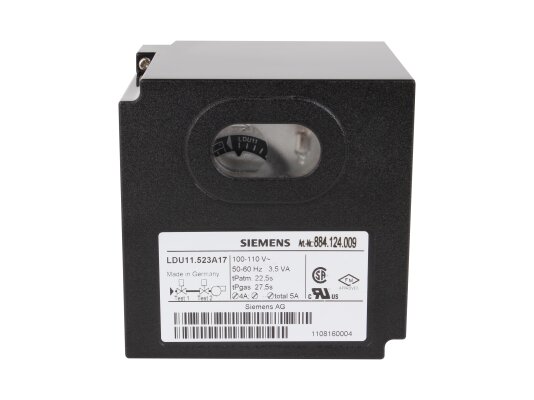

Блок контроля герметичности Siemens LDU11.523A17 служит для автоматической проверки газового оборудования на наличие утечек для своевременного прерывания подачи газа на горелку и безопасной эксплуатации промышленной установки. Изготовлен по европейским нормам EN 1643. Работает совместно с клапаном отсечки, перекрывающим поток.

Принцип работы

Блок LDU11 совместно с реле давления выполняет проверку герметичности через контроль давления при запуске или перед запуском горелки/ во время предварительной продувки (время предпродувки 60 сек.)/ после управляемого отключения/ при постпродувке.

Проверка состоит из двух ступеней: контроль герметичности клапана со стороны магистрали подачи газа и со стороны горелочного устройства. При установлении значительного роста давления на первой фазе или существенного снижения на второй, Siemens LDU11 препятствует запуску горелки, переходит в режим блокировки (срабатывает сигнальная лампа с индикатором неполадок).

Особенности и параметры:

• питание от электрической сети 110 В, -15%, +10%;
• основное и вспомогательное реле;
• уровень электрозащиты IP 40 (достигается монтажом);
• возможность подключения дистанционного устройства сброса блокировки;
• надежный корпус изготовлен из ударопрочного термостойкого пластика;
• кнопка выхода из блокировки со смотровым окном и лампой аварии;
• индикация неполадок с помощью понятных, запоминаемых символов;
• быстрое распознавание причин ошибок;
• приводится в действие синхронным электродвигателем;
• плавкий предохранитель (+ запасной).

Условия эксплуатации

Блок контроля герметичности Siemens LDU11 может эксплуатироваться при внешних температурах -20.+60 °C, влажности 95%. При установке и использовании следует исключить образование конденсата, льда, попадание влаги внутрь автомата.

Применение

Блоки контроля герметичности Siemens LDU11 используются для комплектации промышленных газовых горелок, установок с вентиляционной трубой или без неё. При отсутствии трубы сброса в атмосферу необходимо руководствоваться соответствующими рекомендациями по монтажу (см. инструкцию).
