Описание
Датчик пламени Siemens QRB1A-A070B70A1 контролирует горение желтого пламени при сгорании жидкого топлива, передает на блок управления соответствующие электрические сигналы о результатах детектирования. Применяется в топочном оборудовании с повторно-кратковременным циклом работы. Оснащен кабелем питания с теплоизоляцией из термопласта.
Подробнее о датчике Siemens

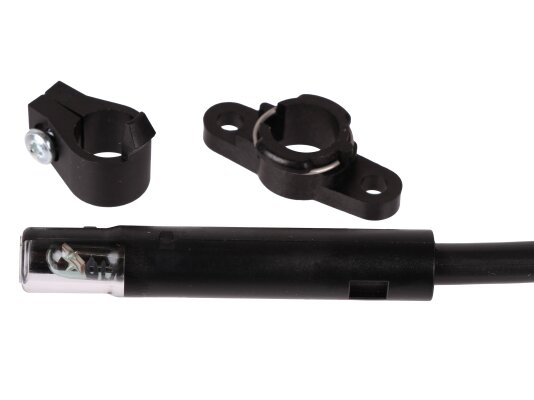

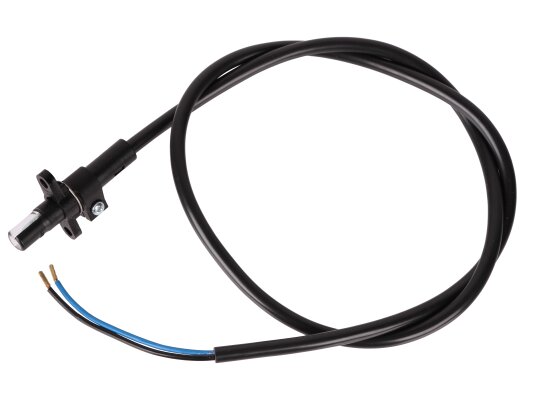

Для контроля желтого пламени датчик оснащен фоторезистивным элементом. Фоторезистор защищен от ударов и пыли компактным корпусом. Преимуществом датчика является фронтальная и боковая видимость, что упрощает выбор оптимального положения для отслеживания пламени. К корпусу присоединен кабель питания с двумя медными жилами и термостойкой изоляцией из ПВХ. Предусмотрен наконечник кабеля (конец зачищен). Совместно с датчиком поставляется малый пластмассовый фланец и хомут.
Характеристики и особенности:
- детектор с боковой (90°) и фронтальной видимостью;
- нормальная чувствительность фоторезистора;
- длина провода питания 700 мм;
- уровень пылевлагозащиты класса IP 40;
- температура окружающей среды: от -20 до +60 °С;
- виброустойчивое положение на горелке, простой монтаж;
- применение в системах сжигания жидкого топлива с прерывистым циклом.
Монтаж и эксплуатация

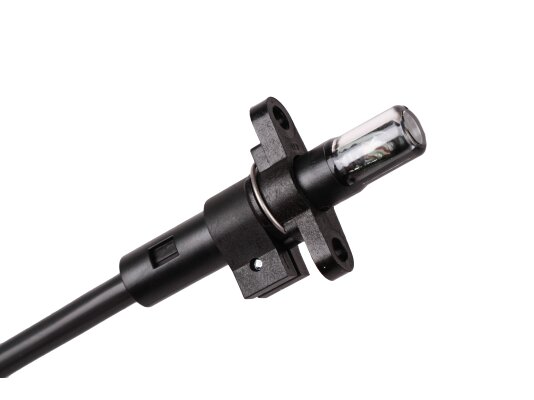

Датчик пламени QRB1A-A070B70A1 фиксируется на фланец, направляющая канавка которого совместно с кулачковым упором на зажиме способствует виброустойчивости и точному позиционированию относительно пламени.
В процессе монтажа и эксплуатации недопустимо попадание грязи и влаги, обледенение и выпадение конденсата.
Обратите внимание! В отличие от датчиков RAR, фотоэлемент Siemens QRB1 способен улавливать излучение от футеровочного кирпича, солнечную радиацию и часть спектра света от других источников, что следует учитывать при монтаже.
Достоинства:
- нормальная чувствительность и широкий обзор;
- кабель с термозащитой для подключения к блоку управления;
- оснащение монтажными принадлежностями;
- широкий диапазон рабочих температур;
- виброустойчивый монтаж;
- продолжительная служба.
