Описание

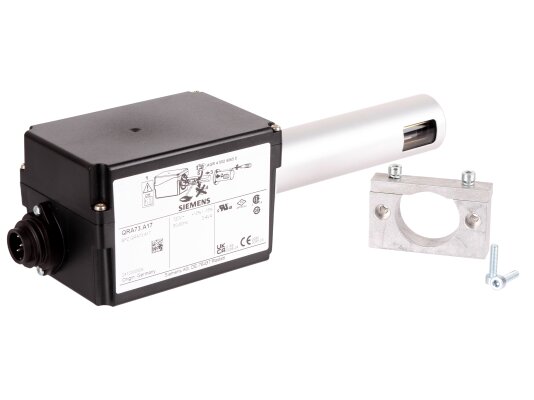

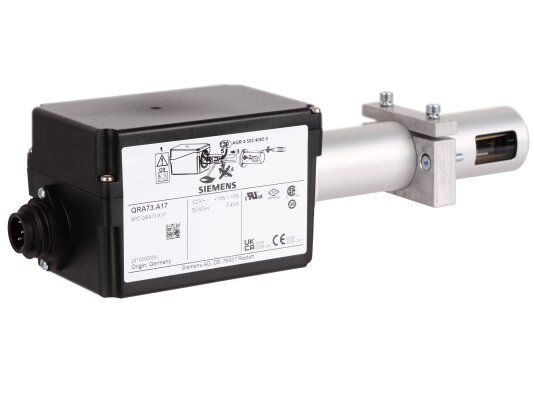

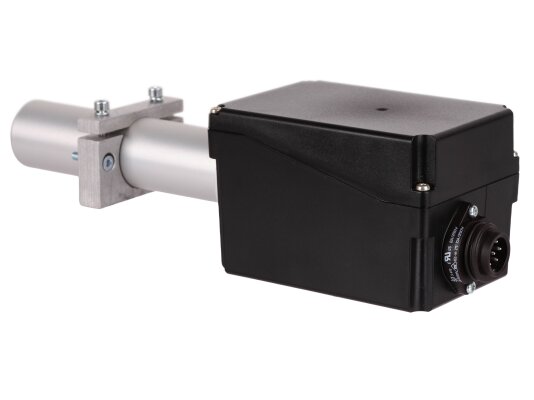

Датчик пламени Siemens QRA73.A17 используется для оснащения промышленных газовых и жидкотопливных горелок. Обладает нормальной спектральной чувствительностью. Встраивается в систему безопасности топочного оборудования. Совместно с блоком автоматики обеспечивает непрерывный контроль за горением пламени, а также проверку искры поджига. При обнаружении отсутствия пламени топочный автомат незамедлительно блокирует работу горелки.
Подробнее о модели QRA73
В состав датчика пламени входит фотоэлемент с 2-я электродами, чувствительный к ультрафиолетовому излучению желтого и синего пламени. Детектор не обнаруживает спектр света от раскаленной обшивки печи, солнечного освещения, лампы рабочего помещения, поэтому не требует усиления мер безопасности.

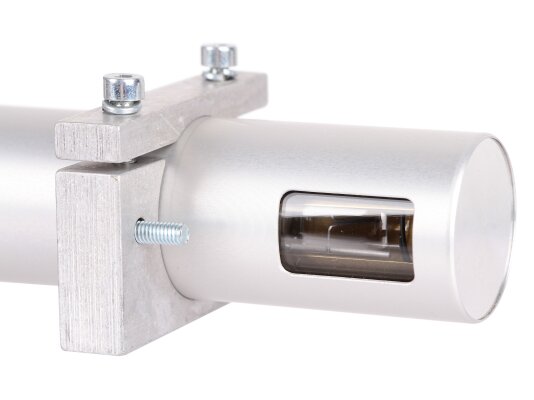

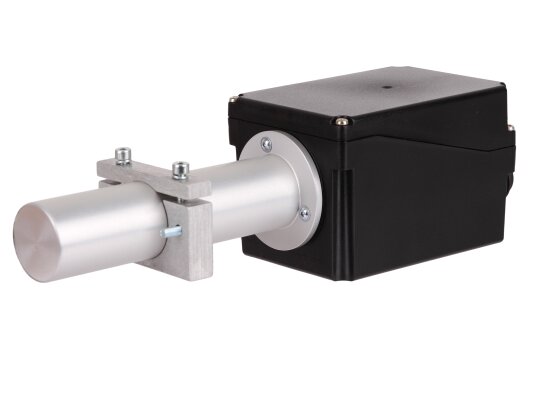

Чувствительный элемент датчика QRA73 смонтирован сбоку за поворотной заслонкой в передней части трубки, соединенной с корпусом на фланец. Окно из кварцевого стекла исключает проникновение пыли. Внутри корпуса находится шаговый электродвигатель и электронные компоненты, управляющие заслонкой.
Датчик пламени характеризуется высоким уровнем электрозащиты (IP 65). Корпус не пропускает пыль и воду при направлении струй с любой стороны, что даёт способность размещать детектор внутри и снаружи помещений. При установке и использовании прибора запрещено обледенение, конденсация, попадание влаги внутрь корпуса.

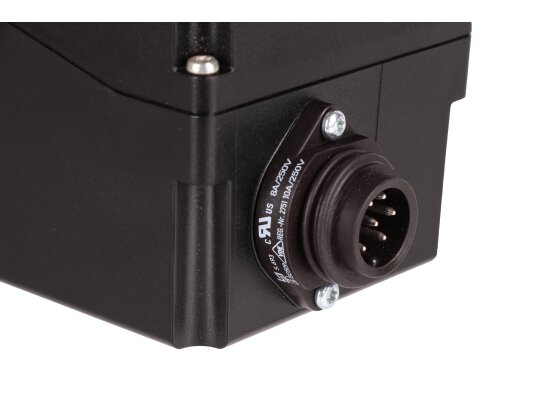

Для работы датчика потребуется соединительный кабель с разъемом. При использовании дополнительного адаптера AGG16.C детектор может размещаться непосредственно на горелке, просмотровой трубе или смотровом отверстии камеры сгорания.
Основные параметры и особенности:
- реагирование на ультрафиолетовое излучение;
- нормальная спектральная чувствительность;
- боковая видимость пламени;
- длина трубки детектора – 125 мм;
- совместимость с устройством управления LMV5;
- для газовых, жидкотопливных горелок с постоянным режимом работы;
- допустимые температуры эксплуатации: от -20 до +60 °С;
- срок службы – примерно 10 тыс. часов при температурах окр. воздуха до +50 °C;

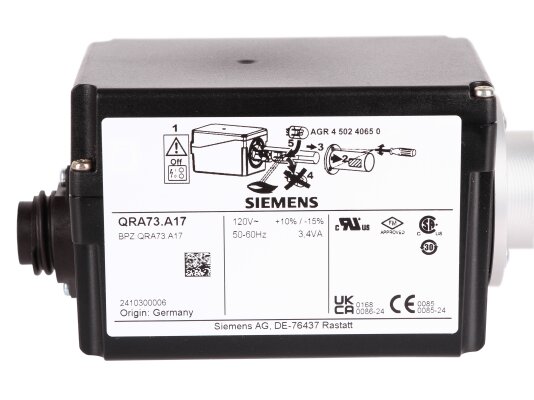

- рабочее напряжение: 120-130 В, -15%, +10%, частота 50/60 Гц.

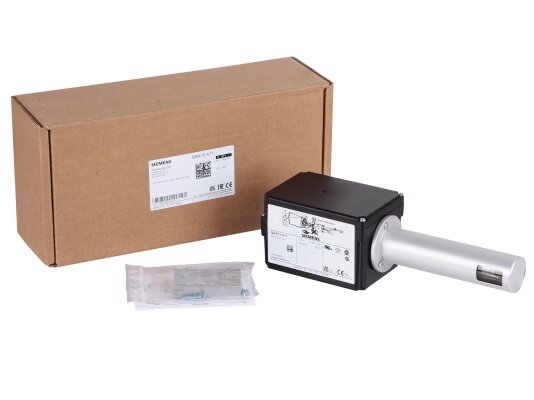

Купить датчик пламени Siemens QRA73 можно с доп. оснащением (опционально): адаптером для крепления на горелку, соединительным кабелем, зажимом для непосредственного монтажа.
