Описание

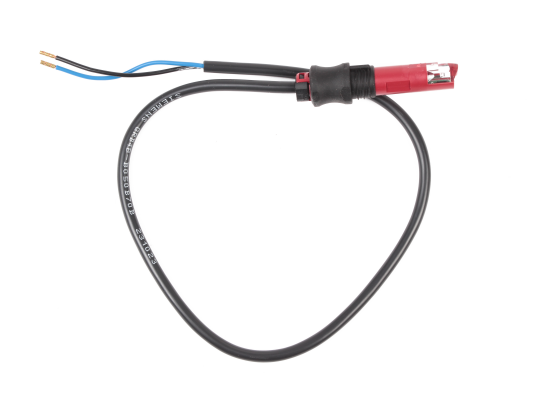

Датчик пламени Siemens QRB4B-B050B70B используется для контроля жёлтого пламени жидкого топлива совместно с блоком автоматики горелки. Оснащён высокочувствительным фотоэлементом, надежно защищённым от пыли и влаги компактным корпусом. Для упрощения монтажа предусмотрено мягкое фиксирующее уплотнение.

Подробнее о датчике

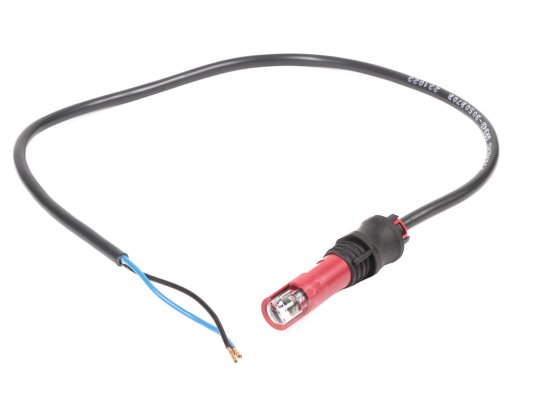

Siemens QRB4 со стационарно подключенным двужильным кабелем оснащён фотодиодом с прямой и боковой видимостью, который реагирует на излучение жёлтого пламени. Электроизоляция токопроводящих жил изготовлен из термопластичного материала. Концы кабеля зачищены. Предусмотрен наконечник.

Основные характеристики и особенности:

• освещение: сбоку (под углом 90°) и прямо;
• высокий уровень чувствительности (до 540 nm);
• корпус стандарта пылевлагозащиты IP 54;
• допустимые температуры эксплуатации: от -20 до +60 °С;
• длина стационарного кабеля электропитания – 500 мм;
• комплектация мягкой фиксирующей вставкой;
• простой монтаж и подключение;
• работа с блоками автоматики LMO/ LMV2/ LMV3, по запросу с LME7/ LME8;
• размещение в горелке в любом положении;
• для комплектации систем, работающих в повторно-кратковременном режиме.

Монтаж

Датчик пламени Siemens QRB4 устанавливается с учетом минимизации помех и потерь передачи сигнала на топочный автомат. Для крепления достаточно одного отверстия с боковой канавкой. За счёт мягкой пластиковой заглушке датчик крепко фиксируется в отверстии. Направляющая шпонка упрощает выравнивание прибора относительно пламени.

Датчик QRB4 реагирует не только на свет пламени, но и на части спектра от посторонних предметов, что диктует необходимость принятия защитных мер для безопасной эксплуатации топочной установки.

При монтаже и эксплуатации требуется исключить вероятность образования конденсата, льда, попадание внутрь корпуса влаги.

Достоинства:

• высокочувствительный фотодиод;
• фронтальная и боковая видимость;
• комплектация мягкой пластиковой заглушкой;
• компактный габариты, стационарный кабель;
• изоляция токопроводящих жил из термопласта;
• монтаж в любой ориентации;
• высокий уровень пыле-, влагозащиты корпуса;
• подходит для низкотемпературной эксплуатации.
