Описание

Датчик пламени Siemens QRB4B-B070B70B хорошо подходит для фронтального и бокового освещения. Работает при подключении к автомату горения, совместно с которым контролирует горение пламени жидкотопливных горелок в видимом спектре света. Фоторезистор обладает высокой чувствительностью, охватывает весь спектр излучения желтого пламени.

Подробнее о Siemens QRB4.B

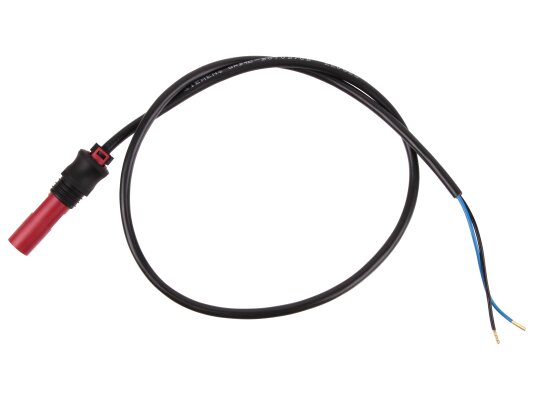

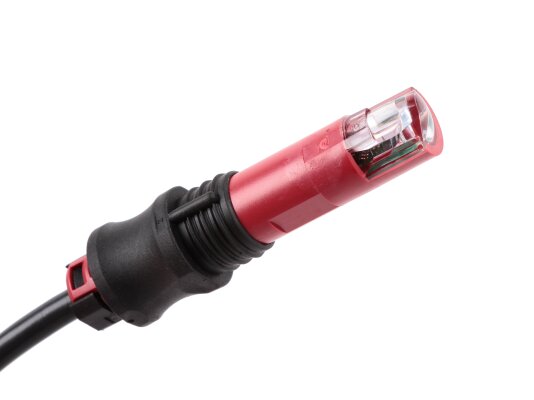

Эта прибор датчика собрана в красном корпусе, указывающем на высокий уровень чувствительности фоторезистивного элемента. Поставляется совместно с мягкой пластиковой заглушкой для быстрого и надежного монтажа. Все датчики пламени линейки QRB4 оснащены стационарным кабелем питания с термозащитой токопроводящих жил из термопласта.

Особенности и основные параметры:

• высокая чувствительность фотоэлемента (до 540 nm);
• подключение к автомату горения LMO/ LMV2/ LMV3, по запросу к LME7/ LME8;
• замеры: боковой (90°) и фронтальный;
• корпус с мягкой пластиковой вставкой, виброустойчивый монтаж;
• защита электрических частей от пыли и влаги класса IP 54;
• материал токопроводящих жил 2х 0,75 мм^2 – мель;
• зачистка кабеля, наконечник;
• допустимые температуры эксплуатации: от -20 до +60 °С;
• длина кабеля для подключения к блоку управления – 700 мм;
• фиксация на горелку в любом положении;
• для установок с непостоянным циклом работы.

Монтаж датчика пламени

Датчик пламени Siemens QRB4 надежно крепится в отверстие на горелке за счет мягкой вставки. Кромки уплотнения и упорные планки заглушки плотно удерживают прибор. Направляющая шпонка упрощает позиционирование в оптимальном положении для замеров.

При монтаже прибора следует обеспечить передачу сигнала на автомат горения без помех и потерь. Все действия должны выполняться квалифицированными работниками.

При монтаже следует учесть, что датчик способен фиксировать части спектра излучения огнеупорного кирпича, света лампы или дневного освещения и другие помехи, что требует реализации стандартных мер безопасности.

Необходимо исключить вероятность образования конденсата, обледенения, попадания воды на устройство. При несоблюдении этих предостережений существует высокий риск поражения током и порчи фотодиода.

Достоинства:

• высокочувствительный элемент;
• фронтальный и боковой замеры;
• мягкая пластиковая вставка;
• кабель с термозащитой токопроводящих жил;
• крепление в любом положении;
• защита корпуса от проникновения пыли, брызг воды;
• работа в широком диапазоне температур.
