Описание

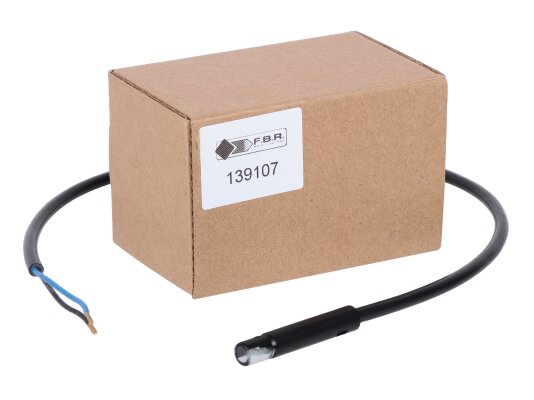

ИК-датчик пламени FBR QRB1A-A050B70A, арт: 139107 служит для непрерывного отслеживания желтого пламени при сгорании жидкого топлива. Подключается к менеджеру горения с непостоянным рабочим циклом, сигнализирует об обнаружении (угасании) пламени для управления подачей топлива и безопасной работы системы сжигания. Отличается компактными габаритами, вариативностью монтажа, широким обзором за счет фронтального и бокового замеров.
Особенности и основные характеристики:
- контроль желтого пламени в видимом спектре света;
- фоторезистивный чувствительный элемент;
- нормальная чувствительность фоторезистора;
- прямой и боковой замеры;
- электрозащита корпуса по стандарту IP 40;
- монтаж на горелку в любом положении, оптимальном относительно пламени;
- применение в системах с повторно-кратковременным режимом;
- нетребовательность в обслуживании;
- комплектация зажимом, модель без мягкой вставки;
- виброустойчивый монтаж на фланец;
- небольшой размеры, простой монтаж и подключение.
Важно!
Датчики пламени для горелок Siemens QRB1 регистрируют отдельные части спектра излучения, исходящего от других источников (приборы освещения, обшивка огнеупорного кирпича камеры сгорания, солнечная радиация и пр.). Во избежание блокировки системы и других сбоев следует исключить попадание на детектор световых помех.
Подробнее о датчике пламени
Датчик работает совместно с автоматикой горелки. Совместим с моделями LAL/ LOA/ LMO/ LMV. Чувствительный элемент (фоторезистор) помещен в небольшой корпус 50 мм с жестко присоединенным двухжильным кабелем длиной 500 мм. Токопроводящая жила защищена тепло-, электроизоляционной оболочкой из ПВХ. Свободный конец кабеля подсоединяется к блоку автоматики.
надёжное вибростойкое крепление датчика осуществляется с помощью монтажного фланца. За счет направляющей канавки на фланце и кулачкового упора на хомуте обеспечивается правильное позиционирование датчика относительно пламени.
Температура внешней среды
Датчик пламени рассчитан на температуры окружающей среды -20.+60 °C и относительную влажность не более 95%. Следует исключить попадание на корпус влаги, образование конденсата и обледенение прибора.
