Описание

УФ-датчик пламени Siemens QRC1A1.270C27, арт: 7747007342 контролирует голубое и желтое пламя горелок, работающих на газе и жидком топливе. Применяется преимущественно с топочными автоматами для маломощных горелок с прерывистым циклом.

Подробнее о датчике

QRC1 – это малогабаритный устройство, чувствительное к ультрафиолетовому излучению, со встроенным предусилителем и фронтальным замером. Может использоваться для широкой линейки топочных автоматов.

Чувствительность прибора даёт способность регистрировать УФ-излучение жидкого топлива и газа, сжигаемого с синим пламенем. В связи с реагированием на отдельные части спектра ультрафиолетового излучения от других источников (осветительных приборов, искры розжига, естественного освещения и пр.), необходимо выполнять стандартные меры безопасности, исключающие попадание их в поле видимости чувствительного элемента.

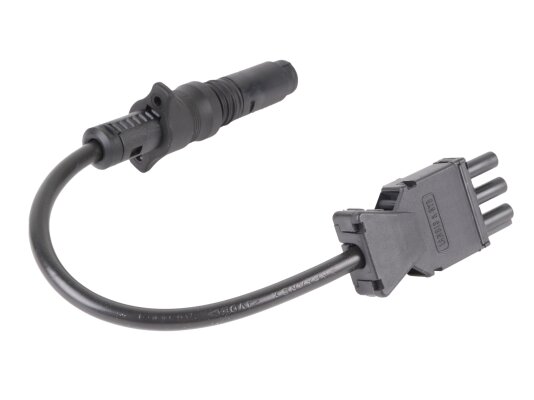

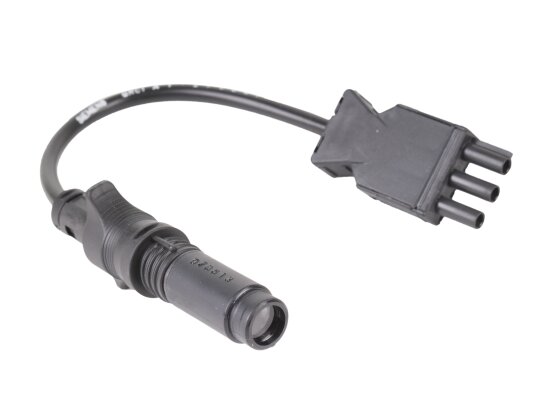

Датчик оснащен черным пластиковым корпусом длиной 82 мм с заглушкой для крепления, фиксируемой до щелчка. Кабель длиной 140 мм с тремя жилами присоединен к датчику, имеет защиту в виде устройства разгрузки от натяжения. Специальный диод снабжен линзой из кварцевого стекла. Она концентрирует излучение пламени на активной зоне диода. Чувствительный элемент герметично защищен стеклом, исключающим прикосновение, попадание пыли и другие внешние воздействия.

Допускаются непродолжительные обрывы сигнала пламени, что способствует устойчивой работе горелки при сильных пульсациях пламени.

Особенности и основные параметры:

• питание от сети 230 В, -15%, +10%, 50-60 Гц;
• распознавание УФ-излучения;
• нормальная чувствительность;
• фронтальная видимость;
• изоляция от пыли и влаги класса IP 40;
• нетребовательность в обслуживании;
• любое монтажное положение;
• допустимый диапазон рабочих температур -20.+60 °C;
• интегрированный предусилитель;
• резиновое фиксирующее уплотнение;

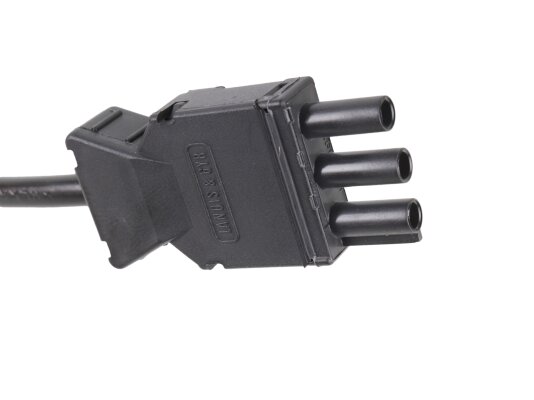

• штекер кабеля питания AGK 53.0;
• применение в газовых, жидкотопливных и комбинированных горелках;
• компактный габариты, возможность установки в любую горелку.

Монтаж

При выборе места размещения датчика необходимо, чтобы чувствительный диод видел наиболее активную зону излучения пламени. Датчик не должен регистрировать искру зажигания. При монтаже и эксплуатации необходимо избегать превышения температурных ограничений, чрезмерных вибраций и ударов датчика. Резиновый фиксатор способствует вибростойкому креплению и оптимальному позиционированию относительно пламени.

Обратите внимание!

Ультрафиолетовые датчики пламени для горелок способны реагировать на отдельные части спектра УФ-излучения, исходящего от других источников света. Требуется выполнение стандартных мер безопасности при монтаже и эксплуатации.
