Описание

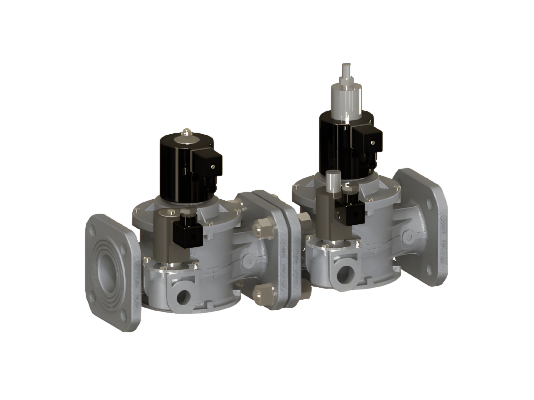

Блок электромагнитных клапанов Madas EVM03 32 108 объединяет несколько клапанов, что упрощает сборку и подключение, способствует широкий набор функций (запорно-регулирующую, безопасности). Хорошо подходит для топочного оборудования с давлением газа до 1 бар.

Применение

Блок э/м клапанов эксплуатируется в системах автоматизированного управления подачей газа на горелки промышленных котлов, теплогенераторов, технологических теплопроводов. Подходит для работы в системах автоматического контроля герметичности.

Комплектация

Блок Madas EVM03 объединяет 4 клапана: основной отсечной, рабочий 2-позиционный, клапаны свечи безопасности и запальной горелки. На блок э/м клапанов могут устанавливаться датчик-реле давления, газовый фильтр, индикатор положения клапана (опционально).

Особенности и параметры:

• рабочая среда: природный, сжиженный газ, азот, воздух (сухой газ);
• питание от сети 230 В, -15%, +10%, 50/ 60 Гц;
• максимальное давление газа в магистрали: 1 бар;
• класс А герметичности электромагнитных клапанов;
• быстродействие, срабатывание в течение 1 сек.;
• установка в систему с помощью фланцев, присоединительный размер DN 32;
• электрическое соединение по DIN 43650;
• класс изоляции: F (допустимый нагрев +155 °C);
• диапазон внешних температур: -40.+60 °C;
• ресурс эксплуатации: 100 тысяч циклов.

Конструкция

Блок EVM03 произведен для промышленной интенсивной эксплуатации и высокого давления газа. Надежность конструкции гарантирует отлитый под давлением корпус из алюминия. Детали, контактирующие с газом, произведены из коррозиестойких, газонепроницаемых материалов: коррозионностойкой стали (оцинкованной и марки 430 F), латуни, алюминия, нейлона 30%, NBR-каучука. Электрические компоненты защищены от воздействия пыли, а также струй воды, направленных под любым углом (класс IP 65).

Блок клапанов не подходит для установки на объектах с агрессивным воздействием окружающей среды, вызывающей окисление алюминия, стали и разрушающей каучук.

Преимущества:

• комбинация нескольких клапанов в одной конструкции;
• быстрое, герметичное перекрытие газопровода;
• широкий функционал;
• упрощенный монтаж и подключение;
• высокопрочный литой корпус без сварных швов;
• всепогодная эксплуатация;
• высокий уровень пыле-, влагозащиты.

Монтажное положение

Блок э/м клапанов Madas EVM03 может устанавливаться в горизонтальные и вертикальные трубопроводы. Не допускается размещение вниз э/м катушкой. Для правильного присоединения следует направить стрелку, нанесенную на корпус, к газопотребляющему устройству.

Линейка Madas EVM

Модельный ряд Madas EVM представлена моделями с разными типами (фланцевое, резьбовое) и размерами соединений (до DN150), питанием от сети 12В, 24В, 230В, для систем с давлением в магистрали до 360/ 1000 / 3000 мбар.
