Описание

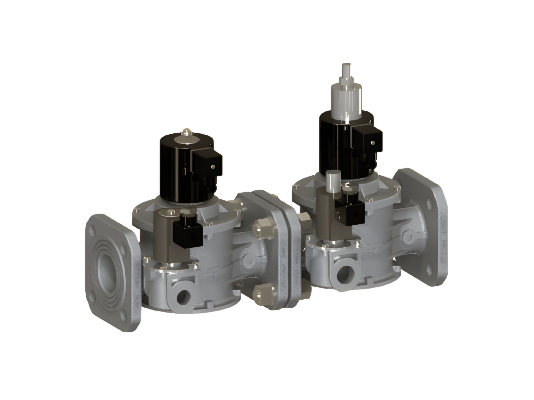

Блок электромагнитных клапанов Madas EVM03 40 108 выполняет функции запорно-регулирующего устройства и органа безопасности. Пригоден для оснащения установок с давлением газа до 1 бар. Отличается высокой надежностью конструкции, многофункциональным назначением, отсутствием сварных швов, стабильной работой в широком диапазоне температур.

Состав блока

В состав многофункционального устройства Madas EVM03 входят 4 автоматических клапана: основной отсечной, рабочий, клапаны свечи безопасности и запальной линии горелки. Опционально доступны дополнительные устройства: реле давления, газовый фильтр, индикатор положения клапана.

Особенности и основные параметры:

• рабочая среда: метан, сжиженный газ, азот, воздух (сухой газ);
• максимальное давление в газовой магистрали: 1 бар;
• работа от сети 230 В, -15%, +10%, 50/ 60 Гц;
• электромагнитные клапаны класса А герметичности;
• быстрое срабатывание, время закрытия 1 сек.;
• крепление с помощью фланцев, соединительный размер DN 40;
• класс изоляции: F (максимальный нагрев до +155 °C);
• температуры эксплуатации: -40.+60 °C;
• ресурс службы: 100 тысяч циклов.

Применение

Блок клапанов Madas EVM03 служит для оснащения систем дистанционного управления подачей газа промышленных водогрейных, паровых котлов, теплогенераторов, технологических теплопроводов. Может работать в системах автоматического контроля герметичности газовой установки.

Конструкция

При изготовлении комбинированного блока использованы коррозиестойкие, газонепроницаемые материалы. Корпус отлит под давлением из алюминиевого сплава. Сварные швы отсутствуют. Материалы деталей и уплотняющих прокладок: нержавеющая сталь (оцинкованная и марки 430 F), алюминий (штампованный и 11 S), латунь, нейлон 30%, NBR-каучук. Герметичная конструкция не пропускает пыль и влагу внутрь устройства, соответствует классу электрозащиты IP 65.

Блок клапанов недопустимо размещать в местах, где внешняя среда агрессивно воздействует на материалы корпуса и деталей (алюминий, сталь, каучук).

Преимущества:

• комбинированное многофункциональное устройство;
• быстрое, герметичное перекрытие газопровода;
• безопасное управление потоком газа;
• всепогодная эксплуатация;
• высокий уровень пыле-, влагозащиты;
• сокращение времени на монтаж оборудования.

Монтажное положение

Блок электромагнитных клапанов Madas EVM03 размещается на горизонтальных и вертикальных трубопроводах (катушка вверху). Для корректного присоединения на корпус нанесена стрелка, которую необходимо совмещать с направлением течения газа.
