Описание

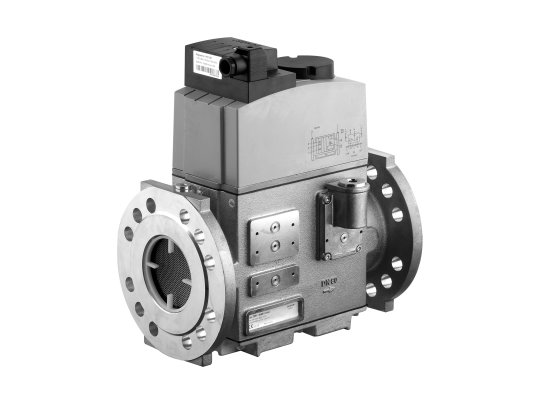

Двойной электромагнитный клапан Dungs DMV 5080/11 eco 110 V, уплотнение из Viton, арт: 256473 является автоматическим запорным устройством для управления газовыми потоками. Используется в крупных промышленных системах сжигания газа. Подходит на замену двух э/м одинарных клапанов. За счёт комплектации энергоэффективной катушкой позволяет оптимизировать энергозатраты топочной установки. За счет модульной конструкции легко совмещается с другими устройствами газовой автоматики фирмы Dungs.
Особенности двойных э/м клапанов серии DMV/11 eco:
- запорное устройство с двумя быстродействующими одноступенчатыми клапанами, замкнутыми в обесточенный контур (открытие и закрытие в течение 1 сек);
- усовершенствованная катушка управления с низкой потребляемой мощностью;
- компактный размеры корпуса, модульная конструкция для установки дополнительных клапанов/ реле;
- соответствие классу А, гр.2 по EN 161 электромагнитных клапанов нормально-закрытого типа;
- монтаж концевого выключателя для индикации закрытого положения клапана (по запросу);
- для установок с давлением газа не более 500 мбар.
Рабочая среда и сфера применения
Двойные электромагнитные клапаны Dungs DMV eco используются для газов семейства 1-3, неагрессивных сухих газов, содержащих H2S не более 0,1%. Отвечают за безопасное перекрытие потока и открытие подачи газа на горелку. Применяются для различных промышленных установок, перевооружения крупных котельных.
Конструкция немецкого качества
Газовые электромагнитные клапаны Dungs DMV по уровню надежности и безопасности соответствуют стандартам ЕС. Собраны в литом алюминиевом корпусе. При изготовлении конструктивных элементов использована нержавеющая сталь. Устройство не содержит цветных металлов. Электрические компоненты защищены от воздействия пыли и влаги по стандарту IP 54. На входе установлен стальной сетчатый фильтр с отверстиями 1 мм. Для усиления защиты клапанов и приборов газовой автоматики от раннего износа необходимо установить основной газовый фильтр.
При изготовлении клапана Dungs DMV использованы уплотнения из витона, поэтому эксплуатационные температуры ограничиваются диапазоном 0.+60 °C.
Монтаж клапана Dungs DMV
Клапан устанавливается в систему с вертикально или горизонтально расположенным магнитом. Для монтажа используются фланцы DN 80. Установку и обслуживание может выполнять только квалифицированный специалист.
. В каталоге представлены разные модификации клапанов: с резьбовым/ фланцевым соединением, уплотнениями из Viton и NBR-каучука, питанием от сети 230 В, 110 В, 24-28 В.
