Описание

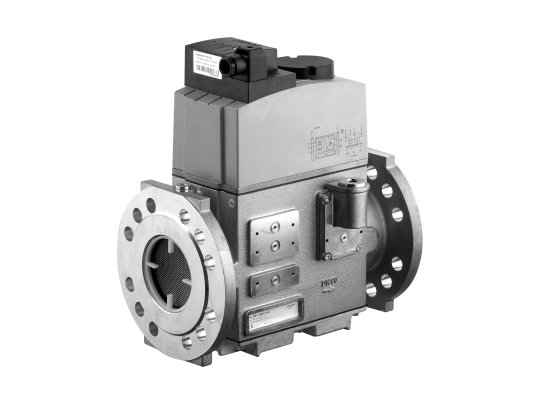

Двойной электромагнитный клапан Dungs DMV 5080/11 eco 230 V, уплотнение из Viton, арт: 256463 – комбинированная запорная арматура для автоматизации управления газовыми потоками. Применяется в крупных котельных установках с давлением до 500 мбар. Модульная конструкция даёт способность подключать другие устройства и приборы для решения различных задач по обеспечению безопасной и эффективный работы промышленных газовых котлов.
Рабочая среда и область применения
Двойные электромагнитные клапаны Dungs DMV рассчитаны на работу с газом семейства 1-3 и другой нейтральной газообразной средой. Газ должен быть сухой, допустимо содержание H2S до 0,1 %. Газовая арматура Dungs входит в состав горелок, газопотребляющих агрегатов, отопительных промышленных котлов. Широко служит для перевооружения морально устаревшего оборудования. Устанавливается взамен двух отдельных клапанов.
Линейка DMV/11 eco выделяется:
- компактными габаритами, комбинированной конструкцией, включающей два одноступенчатых электромагнитных клапана нормально-закрытого типа, класса А, гр.2 по EN 161, замкнутых в обесточенный контур;
- быстрым открытием и быстрым закрытием первого и второго электромагнитных клапанов (в течение 1 сек);
- усовершенствованной катушкой управления, позволяющей экономить на электропитании;
- возможностью установки концевого выключателя для отслеживания закрытого положения клапана;
- модульным типом конструкции, позволяющим подключать различные вспомогательные устройства (клапаны, реле давления, блок контроля герметичности).
Конструкция и комплектация Dungs DMV
Двойной электромагнитный клапан собран в корпусе из литого алюминиевого сплава, с точками для замеров давления и подключения доп. устройств. Детали клапана, непосредственно контактирующие с газом, произведён из нержавейки, не содержат цветных металлов. В качестве уплотнений седла клапана использован витон, что накладывает ограничения на температуры эксплуатации. Допустимый диапазон: 0.+60 °C.
Электромагнитная катушка и компоненты защищены от воздействия пыли, влаги с учетом стандарта IP 54. Электроподключение осуществляется через штекерный разъем по EN 175301-803.
Установка
Двойной электромагнитный клапан Dungs DMV встраивается в вертикальный и горизонтальный трубопровод с помощью фланцев DN 80. Фланцевый монтаж гарантирует герметичность, надежность газовой линии.
