Описание

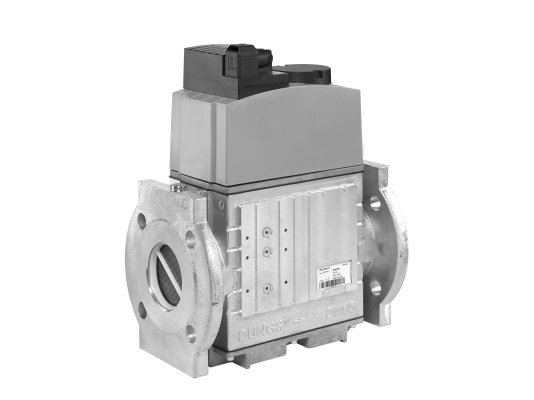

Двойной электромагнитный клапан Dungs DMV 525/11 eco 110 V уплотнение из Viton, арт: 256272 является элементом системы автоматического регулирования и управления подачей газа при работе промышленных горелок и котлов. Характеризуется быстрым срабатыванием, экономичным энергопотреблением, повышенной пропускной способностью, надёжным исполнением. Служит для установок с давлением до 500 мбар.

Основные параметры и рабочая среда

Газовый клапан Dungs DMV 525/11 состоит из двух одноступенчатых э/м клапанов класса А гр. 2 по стандарту EN 161. Быстро закрывается и открывается ( 1 сек.). Электроподключение осуществляется через штекерный разъем. Клапан работает от сети 50-60 Гц, 110 В, -15%, +10% от номинала. Может эксплуатироваться при температурах -15.+60 °C.

Рабочей средой является газ семейства I-III и другие неагрессивные сухие газы с содержанием H2S не более 0,1 %.

Конструкция и оснащение клапана Dungs DMV 525/11 eco

Запорная арматура DMV 525/11 eco объединяет два автоматических отсечных клапана. Модульная конструкция подготовлена для установки дополнительных устройств производства компании DUNGS, способствующих эффективному управлению и безопасной эксплуатации топочного оборудования.

Малогабаритный, прочный корпус DMV 525/11 отлит из алюминиевого сплава. На нем предусмотрены места для подключения манометра и дополнительных устройств. Усовершенствованная катушка гарантирует низкое энергопотребление. Использование двойного седла повышает пропускную способность клапана.

При изготовлении деталей, контактирующих с газом, использована нержавеющая сталь. Конструкция не содержит цветных металлов. Уплотнения изготовлен из витона.

Поступающий газ проходит очистку от мелких механических частиц с помощью сетки из стали. Для защиты всей газовой линии и газовых приборов рекомендуется установить в трубопровод основной газовый фильтр.

Катушка управления и электрические компоненты защищены от пыли и влаги (класс IP 54). Для контроля закрытого положения клапана доступен монтаж концевого контакта (опционально).

Установка в систему

Электромагнитный клапан DMV 525/11 может устанавливаться в систему от вертикального до горизонтального положения, кроме перевернутого (вниз катушкой). Крепление на фланцы способствует надежность монтажа. Все действия по сборке и обслуживанию должен выполнять только квалифицированный персонал.

Достоинства клапана DMV 525/11 ЕСО:

• быстрое закрытие и открытие;
• малогабаритный корпус, комбинированная конструкция (2 э/м клапана);
• усовершенствованная катушка с низким энергопотреблением;
• высокая пропускная способность;
• места для подключения дополнительных устройств;
• надёжная защита катушки от воздействия пыли / влаги;
• металлический грязеуловитель на входе потока;
• небольшой габариты корпуса;
• концевой контакт для контроля закрытого положения (опция).
