Описание

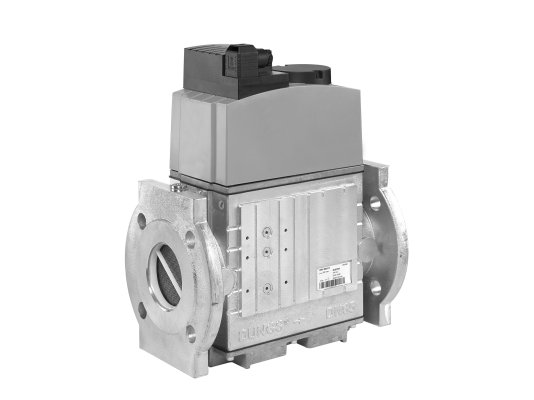

Двойной электромагнитный клапан Dungs DMV 525/11 eco 230 V, уплотнение из Viton, арт: 256213 – компактный быстродействующая арматура с двумя электромагнитными отсечными клапанами. для управления газовыми потоками при работе промышленных систем сжигания. Может применяться взамен двух отдельных э/м клапанов. Предусмотрена возможность комбинации клапана с другими автоматическими устройствами для решения всевозможных задач управления и регулирования подачи газа.

Рабочая среда

Газовый двойной клапан DMV 525/11 рассчитан на работу с газами семейства 1-3, нейтральной средой. Хорошо подходит для сухих газов с содержанием H2S в которых не более 0,1 %.

Характеристики

Клапан представляет собой запорную арматуру с двумя э/м клапанами и имеет следующие характеристики:

• класс А гр.2 автоматических электромагнитных клапанов, входящих в состав устройства;
• компактный корпус, позволяющий экономить место в газовой рампе;
• высокая пропускная способность за счет двойных сёдел;
• применение в газопотребляющих системах с давлением газа до 500 мбар;
• быстрое срабатывание, закрытие и открытие в течение 1 секунды;
• низкая потребляемая мощность, экономичность;
• возможность установки концевого контакта для индикации закрытого положения;
• крепление с помощью резьбовых фланцев.

Газовый клапан может эксплуатироваться при внешних температурах 0.+60 °C.

Конструкция и комплектация Dungs DMV 525/11 eco

Двойной электромагнитный клапан собран в корпусе из литого алюминия, с точками для замеров давления, фланцем запальной линии. Предусмотрена возможность комбинации клапана с другими устройствами: реле давления, блоком контроля герметичности, сбросным и запальным клапанами.

Детали клапана, непосредственно контактирующие с газом, произведён из износостойкой нержавейки, не содержат цветных металлов. В качестве уплотнений седла клапана использован витон.

На входе потока установлен фильтр с мелкой стальной сеткой. Для действенной защиты всей газовой линии и приборов газовой автоматики необходимо установить основной газовый фильтр.

Электромагнитная катушка и компоненты защищены от проникновения пыли, влаги с учетом стандарта IP 54.

Э/м газовый клапан DMV 525/11 может размещаться в вертикальном и горизонтальном газопроводе. Крепление осуществляется с помощью фланцев DN 50.

Двойные электромагнитные клапаны DMV 525/11 ЕСО представлены в разных модификациях: с уплотнениями седла из витона и NBR-каучука, питанием от электросети 110, 220, 24-28 В. Оборудование сертифицировано по европейским стандартам.
