Описание

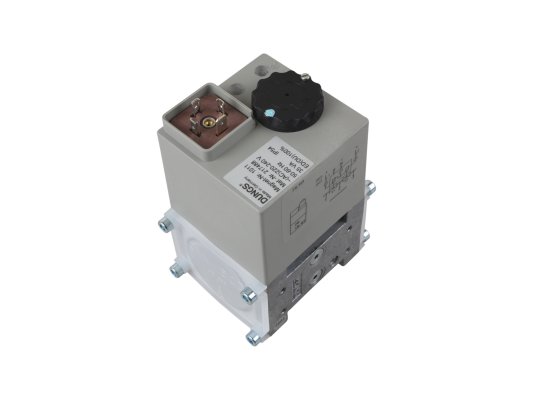

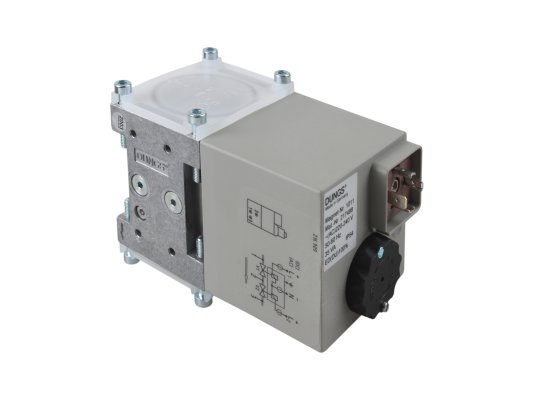

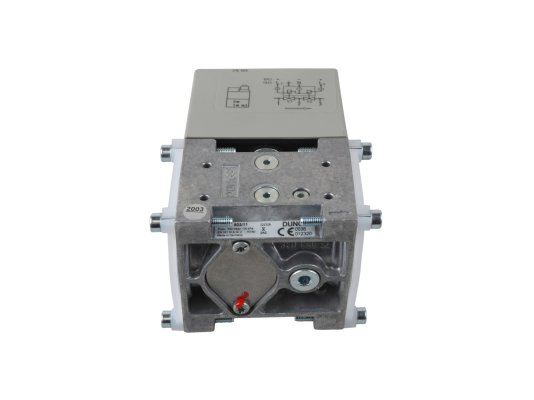

Двойной электромагнитный клапан Dungs DMV-D 503/11 24-28 V, арт: 222871 используется для оснащения систем автоматического регулирования и управления газовыми потоками при эксплуатации промышленных газовых горелок. За счёт модульной конструкции легко комбинируется с другими приборами и устройствами фирмы Dungs. Отличается быстродействием, высокой пропускной способностью.
Основные характеристики:
- быстрое срабатывание, время закрытия и открытия 1 секунды;
- конструкция с двумя э/м одноступенчатыми клапанами класса А гр. 2 по EN 161;
- рабочее напряжение 24-28 В;
- максимальное рабочее давление газа – 500 мбар;
- работа с сухим газом семейства 1-3, нейтральной газообразной средой (H2S 0,1%);
- регулируемый основной поток;
- пыле-, влагозащита корпуса класса IP 54;
- монтаж в систему с помощью резьбовых соединений Rp 3/8;
- размещение магнита вертикально или горизонтально.
Исполнение клапана
Корпус сдвоенного клапана Dungs DMV-D отлит под давлением из алюминия. Основные узлы и детали выполнен из нержавеющей стали. Конструкция не содержит цветных металлов. Уплотнения сёдел изготовлены на основе бутадиен-нитрильного каучука, устойчивого к составу газов, износу, минусовым температурам внешней среды. Допустимый диапазон: -15.+60 °C.
На входе газа установлен фильтр из стальной нержавеющей сетки. Примеси и грязь размером более 1 мм не проходят внутрь устройства, что сохраняет герметичность уплотнений. Для защиты всего газопровода обязательна установка отдельного газового фильтра. Для отслеживания закрытого положения можно подключить сигнальный контакт.
Преимущества:
- два э/м клапана в компактном корпусе, уменьшение размеров газовой рампы;
- высокая пропускная способность;
- быстрое срабатывание электромагнитных клапанов;
- модульная конструкция, возможность подключения реле и других клапанов;
- регулировка основного потока.
Принадлежности
При установке двойных электромагнитных клапанов Dungs могут потребоваться штекеры, резьбовые фланцы, индикатор положения клапана, сбросной фланец. Все необходимые комплектующие можно заказать отдельно.
