Описание

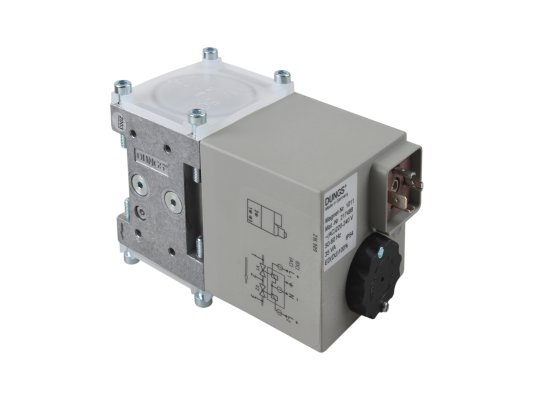

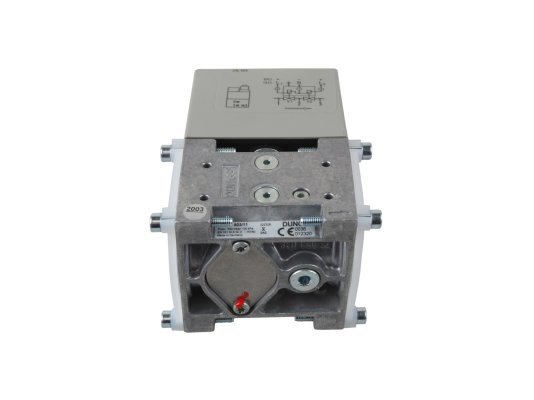

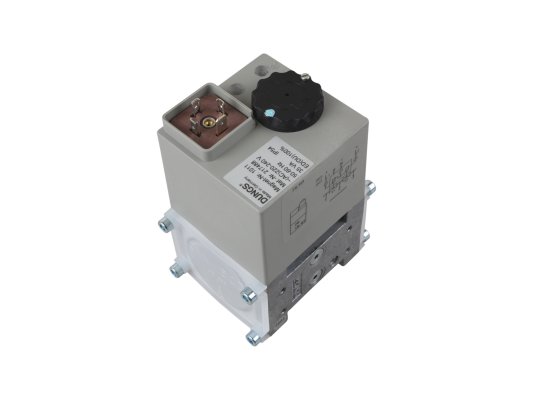

Двойной электромагнитный клапан Dungs DMV-D 503/11 110-120 V, арт: 222872 отвечает за безопасное ограничение потока, перекрытие и открытие газопровода при эксплуатации промышленной горелки. Может использоваться для систем с давлением до 500 мбар. Адаптирован для подключения к корпусу системных комплектующих и дополнительных устройств производства DUNGS в целях решения различных задач по автоматизации управления газовыми потоками.
Особенности клапана серии DMV-D:
- два электромагнитных клапана нормально-закрытого типа, одноступенчатого действия, класса А, гр.2 по EN 161 в одном корпусе, замкнутых в обесточенный контур;
- быстрое срабатывание, открытие и закрытие в течение 1 сек.;
- регулятор расхода для ручной настройки объема потока;
- малогабаритный модульная конструкция с местами для дополнительных приборов автоматического управления и контроля (реле мин. / макс. давления, клапанов запальной линии или НО., блока контроля герметичности);
- высокопрочная конструкция из литого алюминия (корпус) и нержавейки (комплектующие), без цветных металлов;
- очистка газа на входе в клапан с помощью сетчатого фильтра из коррозионностойкой стали с отверстиями 1 мм (установка отдельного фильтра обязательна);
- уплотнения сёдел на основе бутадиен-нитрильного каучука, устойчивого к составу газов в соответствии с нормами G260/l, износу, минусовым температурам. Допустимый диапазон: -15.+60 °C;
- контроль закрытого положения э/м клапана при оснащении концевым выключателем;
- электрозащита корпуса по стандарту IP 54.
Рабочая среда
Двойные электромагнитные клапаны DMV-D применяются для работы с газами семейства 1-3, неагрессивными сухими газами, содержание H2S в которых не превышает 0,1 %.
Монтаж клапана и эксплуатация
При установке запорной арматуры Dungs DMV-D магнит должен располагаться вертикально или горизонтально. Интеграция в систему и герметичность газовой линии достигаются за счёт резьбовых соединений. Параметры на входе и выходе: Rp 3/8.
