Описание

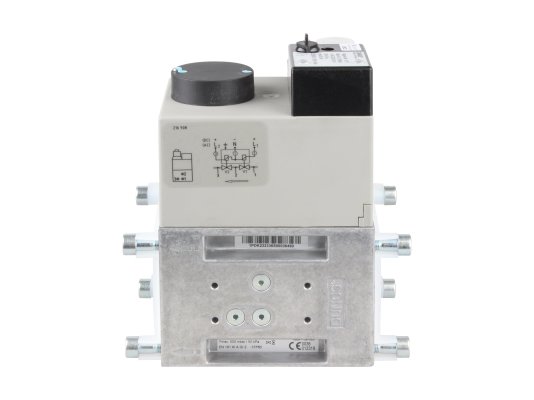

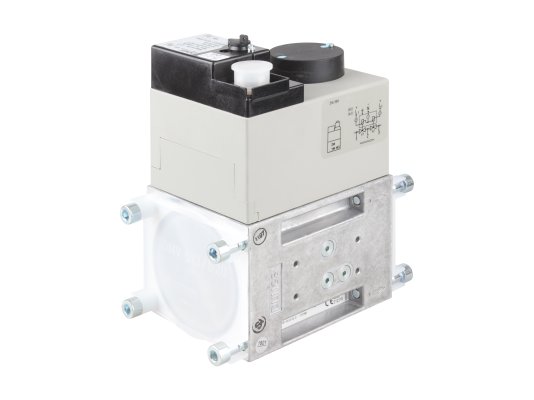

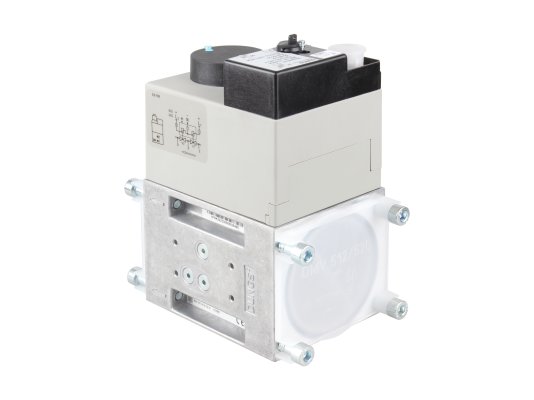

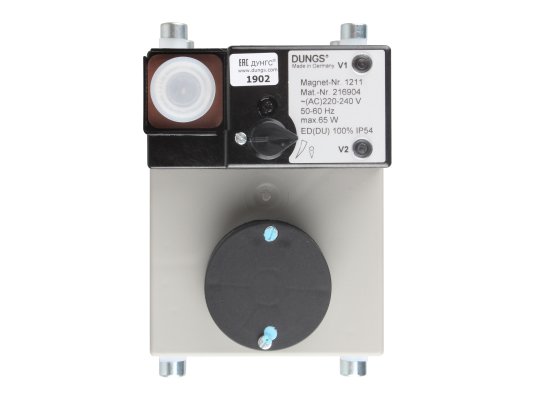

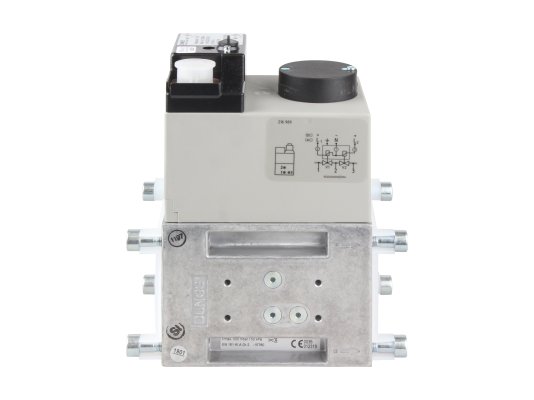

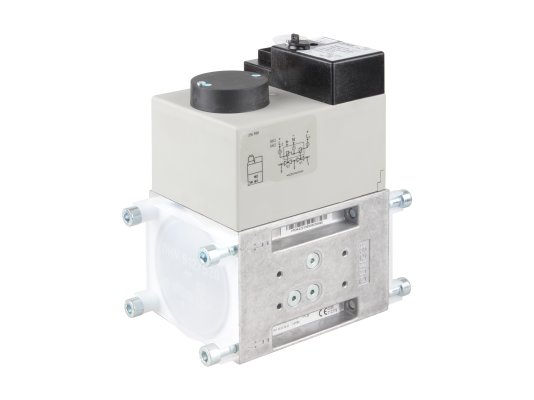

Двойной электромагнитный клапан Dungs DMV-D 512/11 24-28 В, арт: 222828, является предохранительно-запорным быстродействующим устройством, используемым в системах автоматического управления подачей газа. Комбинированная конструкция подходит на замену двух одинарных газовых клапанов. Легко совмещается с другими устройствами газовой автоматики фирмы Dungs, позволяя решать всевозможные задачи по автоматизации работы горелки и обеспечения безопасности топочной установки.
Особенности двойных э/м клапанов серии DMV-D:
- компактный устройство с двумя быстродействующими одноступенчатыми клапанами нормально-закрытого типа, замкнутыми в обесточенный контур;
- э/м клапаны класса А, группы 2 по стандарту EN 161;
- продолжительность открытия и закрытия 1 сек.;
- модульная конструкция для установки дополнительных клапанов/ реле;
- регулировка расхода с помощью дросселя;
- индикация положения «закрыто» при монтаже сигнального контакта.
Рабочая среда и область применения
Двойные электромагнитные клапаны Dungs DMV-D служат для работы с газами семейства I-III, неагрессивными сухими газами, содержащими H2S 0,1%. Отвечают за герметичное отсечение потока, ограничение и открытие подачи газа на горелку. Применяются для комплектации промышленных газовых установок, перевооружения старых котлов отопления.
Исполнение Dungs DMV-D
Газовый клапан оснащен литым корпусом из алюминия. Контакты и автоматика защищены от механических воздействий, грязевых частиц и влаги (класс электрозащиты IP 54). Детали произведены из нержавейки, не содержат цветных металлов. На входе в корпус установлен сетчатый фильтр из нержавеющей стали с отверстиями 1 мм. Для надёжной защиты газопровода от повреждений требуется установка основного фильтра.
Уплотнения клапана выполнен из бутадиен-нитрильного каучука, устойчивого к составу газов, износу, низким температурам окружающей среды. Допустимый диапазон: -15.+60 °C.
Монтаж клапана Dungs DMV-D
Газовый клапан Dungs DMV-D может встраиваться в систему с вертикальным и горизонтальным расположением магнита. Для интеграции запорного устройства используются резьбовые фланцы. Параметры отверстий на входе и выходе: Rp 1 1/4.
