Описание

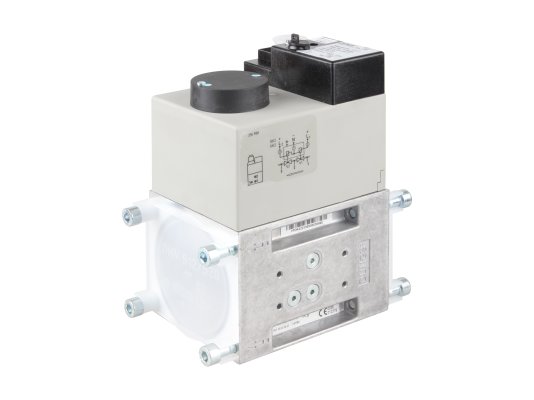

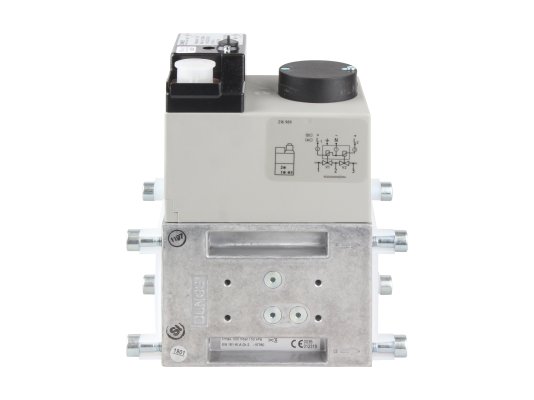

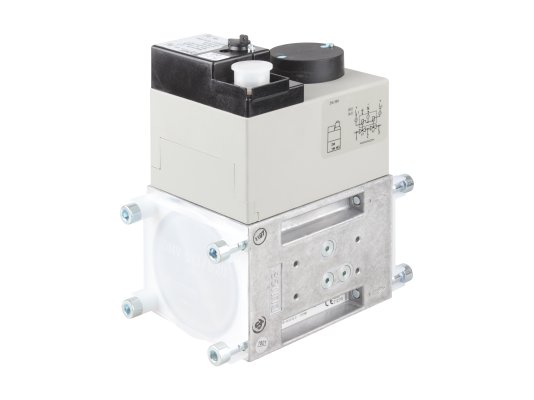

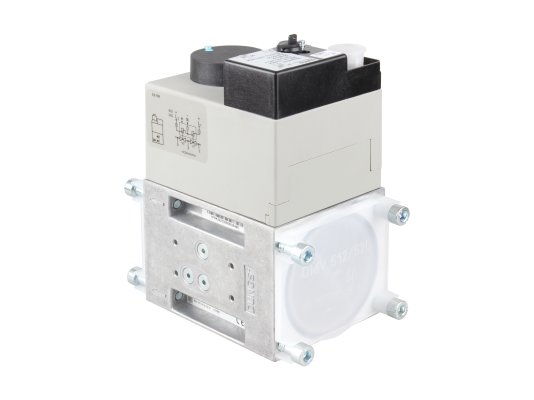

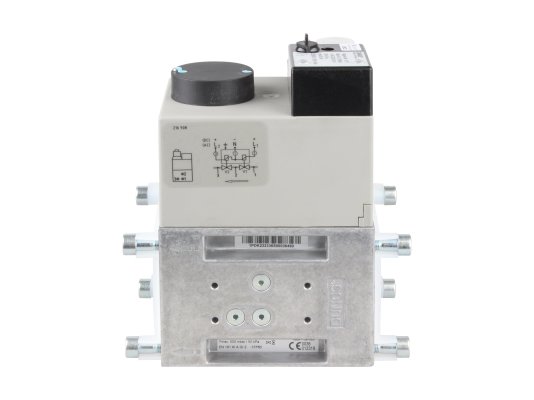

Двойной электромагнитный клапан Dungs DMV-D 512/11 110-120 В, арт: 222826, предназначен для безопасного перекрытия газопровода в процессе регулирования газовыми потоками. Хорошо подходит для промышленных установок с давлением до 500 мбар. Подготовлен для подключения системных комплектующих и вспомогательного оборудования DUNGS, решающих различные задачи по автоматизированному управлению газовой горелкой.
Виды газа и место применения
Двойные электромагнитные клапаны Dungs DMV-D могут использоваться для работы с сухими газами с содержанием H2S до 0,1 %: газами семейства 1-3, нейтральной газообразной средой. Встраиваются в промышленные горелки, газопотребляющие агрегаты, котлы отопления. Применяются для модернизации старых котельных. Заменяют два одинарных электромагнитных клапана.
Особенности серии DMV-D:
- комбинированная конструкция с двумя нормально-закрытыми клапанами одноступенчатого действия класса А, гр.2 по EN 161, замкнутых в обесточенный контур;
- быстрое открытие и быстрое закрытие э/м клапанов ( 1 сек);
- ручная настройка ограничения подачи газа посредством регулировки главного потока на клапане V1;
- установка концевого контакта для контроля закрытого положения клапана;
- модульная конструкция, места для установки других устройств Dungs (клапанов, реле давления мин./ макс., блока проверки герметичности).
Исполнение двойного клапана Dungs DMV-D
В комбинированной конструкции смонтированы два отсечных клапана, первый с винтовым седлом, второй – с простым седлом. Корпус отлит под давлением из алюминия. Элементы, контактирующие с газом, выполнен из коррозионностойкой стали, не содержат цветных металлов. Уплотнители на седле клапана изготовлены на основе NBR-каучука, пригодного для газов по G260/l, устойчивого к износу и низкотемпературной эксплуатации. Рабочий диапазон:-15.+60 °C.
Газ очищается от грязи, проходя через мелкую сетку из коррозионностойкой стали. Для защиты всего газопровода рекомендуется установка подходящего газового фильтра.

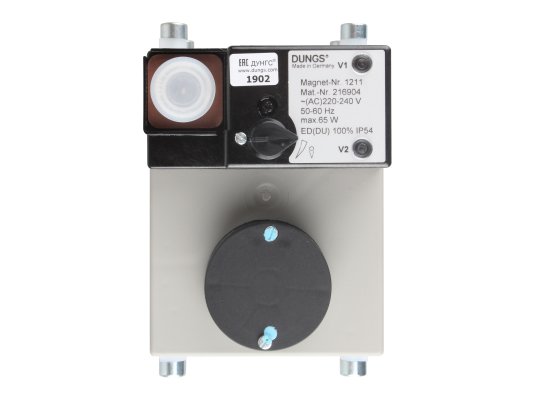

Электромагнитная катушка и электрические контакты защищены от воздействия пыли, влаги с учетом стандарта IP 54. Для электроподключения используется штекерный разъем по EN 175301-803.
Электромагнитные клапаны Dungs DMV-D встраиваются в систему с горизонтальным или вертикальным расположением магнита. Для герметичного монтажа предусмотрены резьбовые отверстия Rp 1 1/4 .
