Описание

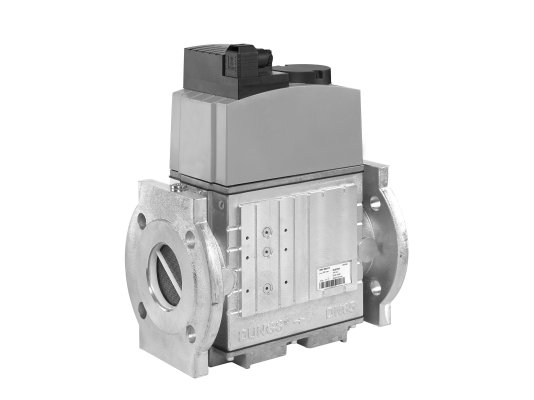

Двойной электромагнитный клапан Dungs DMV-D 5040/11: Быстро открывающийся, быстро закрывающийся Настройка основного расхода Установка концевого контакта возможна на оси клапана V1 и V2 Макс. избыточное давление газа 500 мбар Уплотнение клапана из NBR Фланцевое соединение DN 40 Электрическое подключение через кабельную розетку Класс электрозащиты IP 54

Двойной электромагнитный клапан Dungs DMV-D 5040/11 – небольшой арматура, объединившая в единой конструкции два быстро срабатывающих ЭМ клапана. Эксплуатируется в составе газовых горелок, газопоршневых установок, при модернизации устаревших моделей котлов. Даёт способность автоматизировать подачу газа и обеспечить безопасную эксплуатацию оборудования. Незначительное энергопотребление, высокая пропускная способность и энергоэффективность – не полный перечень достоинств этой модели.

Важные характеристики

• Максимальное давление: 500 мбар.
• Класс «А», 2-ая группа согласно EN 161.
• Рабочая среда: газ 1-3 класса/нейтральный.
• Разрешенная температура использования: от -15 до +60 °C.
• Соединение – на фланец DN 40.
• Расход газа при перепаде Dp=10 мбар: 100 м 3/ч.
• Параметры электропитания: 24-240 Вольт.

Версии Dungs DMV-D 5040/11

Газовый клапан выпускается в 3 модификациях, которые отличаются параметрами электропитания: 220-240 В (арт. 224380), 110-120 В (арт. 226061), 24-28 В (арт. 226063).

Устройство и особенности

Двойной электромагнитный клапан Dungs DMV-D 5040/11 представляет собой устройство из двух одноступенчатых запорных клапанов, замкнутых в обесточенный контур.

Особенностью является оперативное срабатывание клапанов. Время закрытия и открытия – менее 1 секунды. Благодаря двойному седлу увеличена пропускная способность устройства.

Конструкция оснащена металлической сеткой, удерживающей все посторонние включения размером от 1 мм. Надежно защитить клапан и другие элементы газовой аппаратуры даёт возможность дополнительный газовый фильтр, который следует установить в магистрали подачи.

При изготовлении корпуса использованы износостойкие материалы, не подвергаемые разрушению при контакте с газом (сталь, алюминий), а уплотнения выполнен из NBR. Электрические детали заизолированы (класс IP 54), поэтому пыль и влага не способны повлиять на работоспособность прибора.

В конструкции предусмотрен дроссель расхода газа с возможностью регулировки главного потока. Настройка осуществляется на первом клапане. Индикатор сообщает о закрытом положении клапана. По отдельной заявке доступен монтаж концевого контакта (на оси клапана V1 и V2).

К корпусу можно подключить другие устройства: модуль проверки герметичности, датчик-реле давления и пр. Сбросной фланец расширяет возможности, позволяя подсоединять газопровод безопасности или запальную линию горелки к межклапанному пространству.

Электроподключение выполняется через кабельную розетку. Ориентация при интеграции в систему – горизонтальная или вертикальная.

Преимущества:

• управление подачей в автоматическом режиме;
• быстродействие;
• настройка оптимального расхода;
• встроенный сетчатый фильтр для защиты конструкции от грязи;
• небольшое энергопотребление;
• возможность подключения доп. приборов;
• увеличенная пропускная способность;
• непроницаемость внешней оболочки (IP 54);
• монтаж в газопровод любой ориентации.

В интернет-магазине можно купить двойной электромагнитный клапан Dungs DMV-D 5040/11 и другие комплектующие для газовых агрегатов по доступным ценам. Изделия немецкого бренда рассчитаны на долговечную эксплуатацию, о чем свидетельствует длительная заводская гарантия.
