Описание

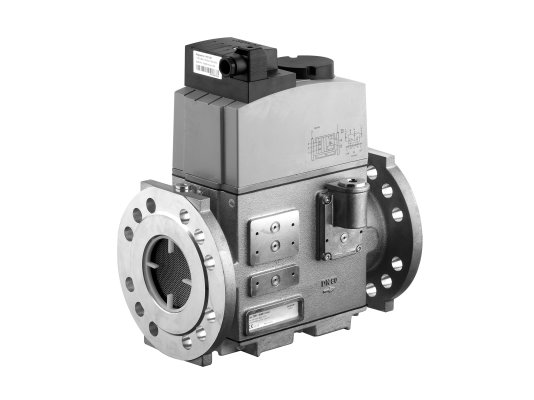

Двойной электромагнитный клапан Dungs DMV-D 5100/11: Быстро открывающийся, быстро закрывающийся Настройка основного расхода Установка концевого контакта возможна на оси клапана V1 и V2 Макс. избыточное давление газа 500 мбар Уплотнение клапана из NBR Фланцевое соединение DN 100 Электрическое подключение через кабельную розетку Класс электрозащиты IP 54

Двойной электромагнитный клапан Dungs DMV-D 5100/11 – надёжный элемент запорной арматуры, применяемый при организации автоматического управления подачей газа. Используется в крупных промышленных горелках и газопоршневых агрегатах. Представлены версии с подключением к электросети 220-240 В (артикул 224384) и 24-28 В (артикул 226075).

Основные рабочие характеристики

• Максимальное рабочее давление: 500 мбар.
• Класс «А», 2-ая группа согласно EN 161.
• Типичная среда: газ 1-3 семейства/нейтральный.
• Температурный режим: от -15 до +60 °C.
• Соединение – фланцевое DN100.
• Расход газа при перепаде Dp=10 мбар: 380 м 3/ч.
• Напряжение сети: 24-240 В.

Конструкция и комплектация

Двойной клапан Dungs DMV-D 5100/11 состоит из двух одноступенчатых запорных клапанов, замкнутых в обесточенный контур. Характеризуется быстрым срабатыванием – длительность закрытия и открытия не превышает 1 секунды.

Основной поток можно отрегулировать с помощью дросселя расхода газа. Предусмотрен индикатор, сообщающий о закрытом положении. При изготовлении конструкции использован алюминий и сталь (клапан не содержит цветных металлов). Уплотнения на седле клапана произведены из NBR. Оболочка Dungs выполнена в соответствии со стандартом электрозащиты IP 54.

К корпусу подсоединяются устройства: датчик-реле давления, модуль проверки герметичности и пр. (предусмотрены отверстия). Электрическое подключение осуществляется через кабельную розетку.

Установка в газопровод происходит с помощью надежного фланцевого соединения. Монтажное положение – горизонтальное или вертикальное.

Входящий поток фильтруется с помощью сетчатого грязеулавливателя. Частицы размером от 1 мм не проникают внутрь устройства, что предотвращает засорение клапана и потерю герметичности. Для более действенной защиты автоматики производитель рекомендует установить главный газовый фильтр.

Достоинства:

• надёжное запирание потока газа;
• быстрое срабатывание;
• высокая пропускная способность;
• корректировка основного расхода;
• встроенный фильтр для отсеивания грубых примесей;
• возможность подключения дополнительных устройств;
• непроницаемый корпус (класс IP 54);
• горизонтальное или вертикальное размещение.

Двойной электромагнитный клапан Dungs DMV-D 5100/11 можно купить по цене дилера, оформив онлайн-заявку. Устройство поставляется в сопровождении с длительной заводской гарантией. По заявке пользователя устанавливается концевой контакт (опция).
