Описание

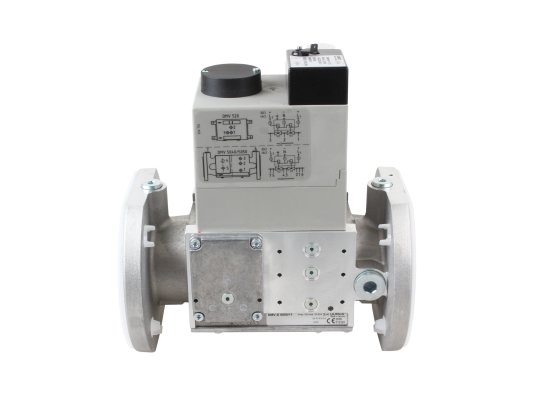

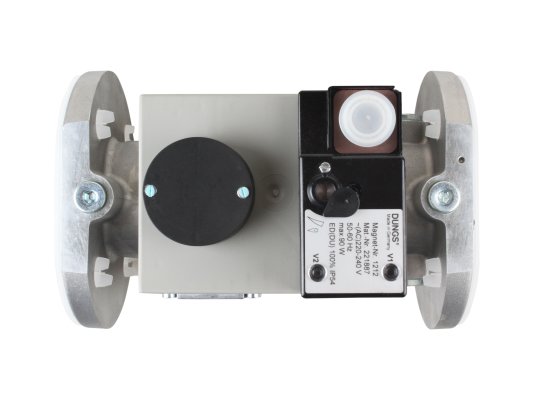

Двойной электромагнитный клапан Dungs DMV-D 5050/11: Быстро открывающийся, быстро закрывающийся Настройка основного расхода Установка концевого контакта возможна на оси клапана V1 и V2 Макс. избыточное давление газа 500 мбар Уплотнение клапана из NBR Фланцевое соединение DN 50 Электрическое подключение через кабельную розетку Класс электрозащиты IP 54

Для оснащения газовых горелок и газопоршневых установок предлагаем купить двойной электромагнитный клапан Dungs DMV-D 5050/11. Устройство разработано для автоматизации управления подачей газа и повышения безопасности работы газового оборудования. Характеризуется высокой надежностью, небольшим энергопотреблением, повышенной пропускной способностью.

Главные параметры

• Предельное давление: 500 мбар.
• Класс «А», 2-ая группа согласно EN 161.
• Типичная среда: газ 1-3 класса/нейтральный.
• Рабочая температура: от -15 до +60 °C.
• Соединение – фланцевое DN 50.
• Расход при перепаде 10 мбар: 110 м 3/ч.
• Напряжение сети: 24-240 Вольт.

Модификации Dungs DMV-D 5050/11

Фирма Dungs предлагает 3 версии клапана: с электропитанием 220-240 В (арт. 224381), 110-120 В (арт. 226064) и 24-28 В (арт. 226066).

Конструкция и особенности

В одном устройстве объединены два одноступенчатых запорных клапана, замкнутых в обесточенный контур. Оба клапана быстро открываются и закрываются – время срабатывания менее 1 секунды. Двойное седло способствует существенному увеличению пропускной способности.

Корпус изделия произведён из алюминия и стали – материалов, стойких к компонентам газа и высокому давлению. Уплотнения седла клапана произведены на основе NBR. Внешняя оболочка имеет степень защиты IP 54. Электроподключение происходит с помощью кабельной розетки.

Для защиты клапанов от засорения на входе смонтирован фильтр из металлической сетки, препятствующий проникновению посторонних примесей размером от 1 мм внутрь устройства. Для стабильной работы газовой аппаратуры необходимо установить основной газовый фильтр в магистрали подачи газа.

Двойной электромагнитный клапан Dungs DMV-D 5050/11 снабжен дросселем расхода газа с возможностью регулировки основного потока. Предусмотрен индикатор, сообщающий о закрытом положении клапана. Доступна опция: монтаж концевого выключателя.

На корпусе имеются отверстия, позволяющие подключать ряд дополнительных устройств: модуль проверки герметичности, датчик-реле давления и пр. С помощью сбросного фланца можно подсоединить газопровод безопасности или запальную линию горелки в межклапанном пространстве.

Монтаж в газопровод осуществляется с помощью фланцевого соединения. Расположение магнита – горизонтальное или вертикальное.

Основные достоинства:

• автоматизация режима подачи газа;
• закрытие/открытие в течение 1 секунды;
• выбор оптимального расхода;
• металлическая сетка для улавливания грязевых частиц;
• незначительное энергопотребление;
• высокая пропускная способность;
• защищенность электрических деталей от воздействий извне (IP 54);
• возможность комбинации с доп. устройствами.

Двойные газовые клапаны Dungs отлично показали себя в работе, выделяются продуманной компоновкой и солидным запасом прочности. Немецкая арматура широко используется для перевооружения устаревших газовых котлов.
