Описание

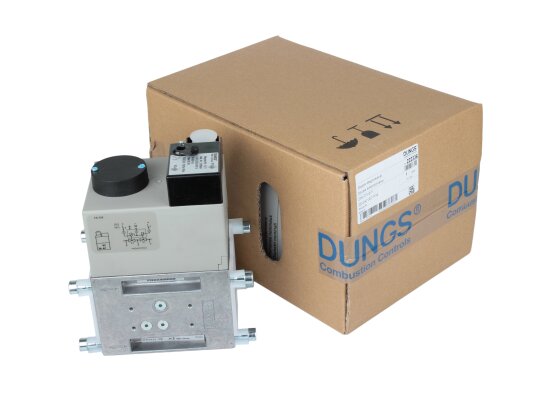

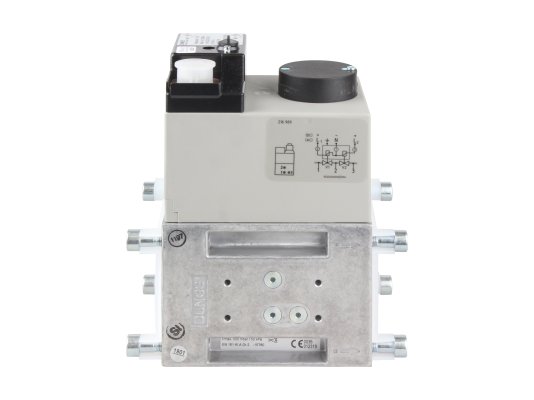

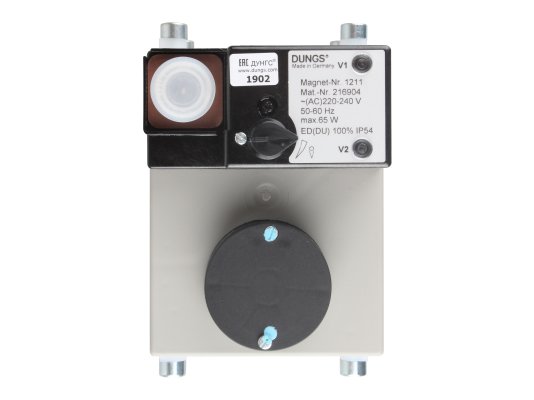

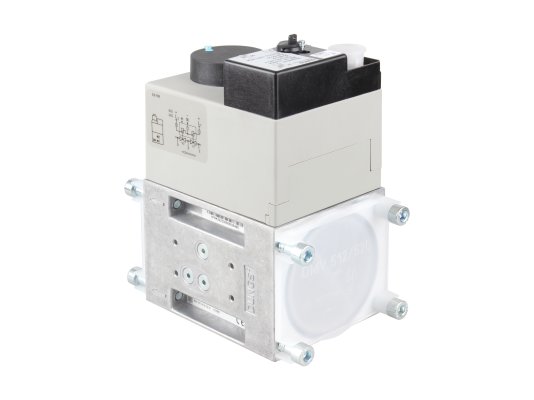

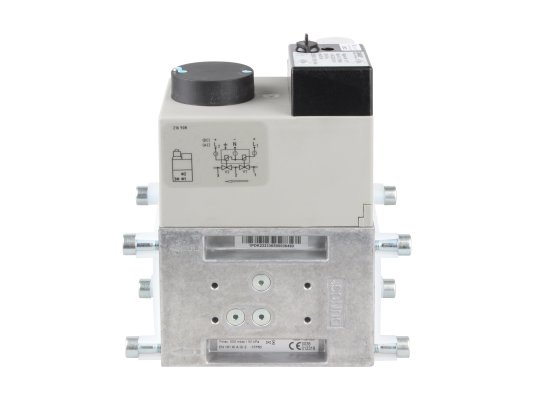

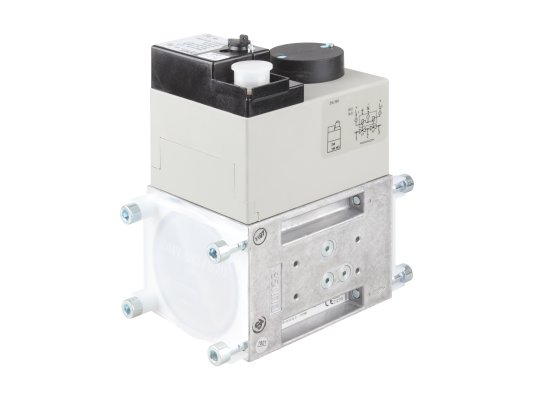

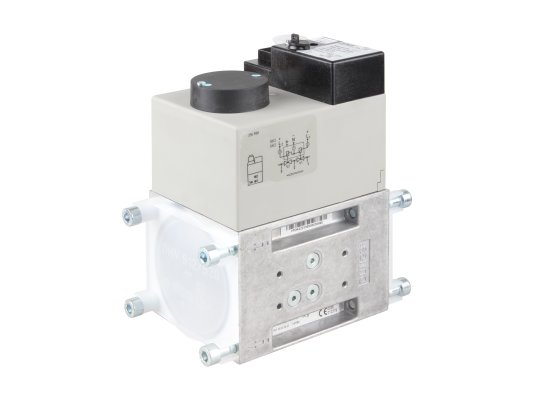

Двойной электромагнитный клапан Dungs DMV-D 512/11, арт. 222336:

• Быстро открывающийся, быстро закрывающийся;
• Настройка основного расхода;
• Установка концевого контакта возможна на оси клапана V1 и V2;
• Макс. избыточное давление газа 500 мбар;
• Уплотнение клапана из NBR;
• Резьбовое соединение Rp 1 1/4;
• Электрическое подключение через кабельную розетку.

Двойной электромагнитный клапан Dungs DMV-D 512/11 в комплектации с дополнительными устройствами позволяет решать широкий спектр задач, связанных с автоматическим регулированием газа. Предназначен для установки в газовые горелки и газопоршневые агрегаты различного назначения, востребован при модернизации устаревшего газового оборудования. Инженеры немецкой компании смогли реализовать в небольшом корпусе энергоэффективное, быстродействующее, надёжное устройство с небольшим потреблением мощности.

Главные параметры

• Максимальное давление: 500 мбар.
• Класс «А», 2-ая группа согласно EN 161.
• Рабочая среда: газы согласно G260/I.
• Температура эксплуатации: от -15 до +60 °C.
• Соединение – на резьбу Rp 1 1/4 дюйма.
• Расход газа при перепаде Dp=10 мбар: 68 м 3/ч.
• Напряжение электросети: 24-240 Вольт.

Версии Dungs DMV-D 512/11

Серия включает модификации, отличие которых – в параметрах электропитания: 220-240 В (арт.222336), 110-120 В (арт. 222826), 24-28 В (арт. 222828).

Исполнение и комплектация

Двойной электромагнитный клапан Dungs DMV-D 512/11 объединил два одноступенчатых запирающих клапана, замкнутых в обесточенный контур. Клапаны быстро закрываются и открываются. Наличие двойного седла способствует повышенной пропускной способности устройства.

Магистральный газ очищается от примесей вследствие того что сетчатому фильтру с ячейками величиной 1 мм. Производитель рекомендует разместить основной газовый фильтр во входящей линии.

Внешняя оболочка клапана выполнена по стандарту IP 54 – не пропускает пыль и влагу. Корпус изготовлен из алюминия и стали, материалов высокой степени надежности. Уплотнители на седле клапана произведены на основе NBR, что способствует герметичности модуля.

За счёт дросселю расхода газа можно выбрать оптимальный режим подачи. Регулировка осуществляется на первом клапане. Конструкцией предусмотрен индикатор положения «закрыто». При необходимости возможен монтаж концевого контакта (на оси клапана V1 и V2).

Корпус предусматривает возможность подсоединения других устройств для расширения функционала: датчика-реле давления, модуля проверки герметичности, сбросного/ запального ЭМ клапана.

Для электроподключения применяется кабельная розетка. Клапан интегрируется в систему в произвольной ориентации (горизонтально/вертикально). Резьбовые фланцы существенно упрощают установочные действия.

Преимущества:

• автоматизация подачи газа;
• быстрое срабатывание;
• регулирование главного расхода;
• встроенная сетка, улавливающая грязь;
• незначительное энергопотребление;
• высокая пропускная способность;
• установка дополнительных устройств;
• непроницаемость внешней оболочки (IP 54);
• монтаж в газопровод любой ориентации.

Газовые клапаны Dungs соответствуют техническим условиям и директивам ЕС, допущены к эксплуатации с газом и высоким давлением. Для того чтобы купить двойной электромагнитный клапан Dungs DMV-D 512/11 и другие элементы газовой установки по доступным ценам, оформите заявку Подробная информация об изделиях отражена в прикрепленной инструкции производителя.
