Описание

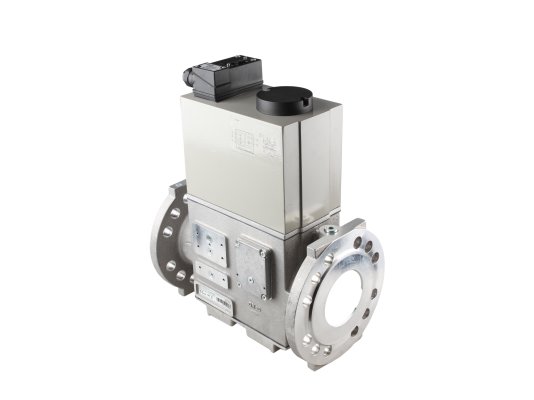

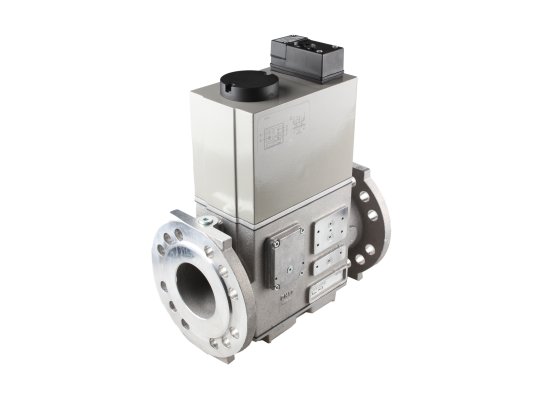

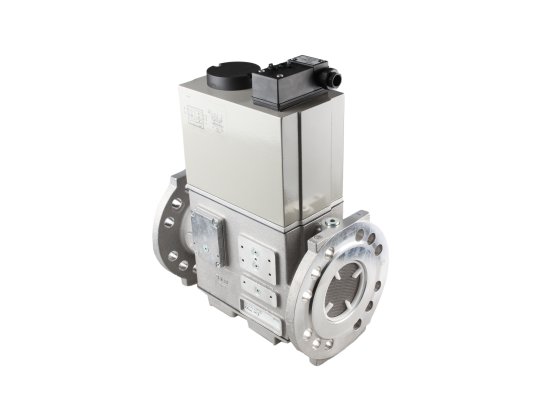

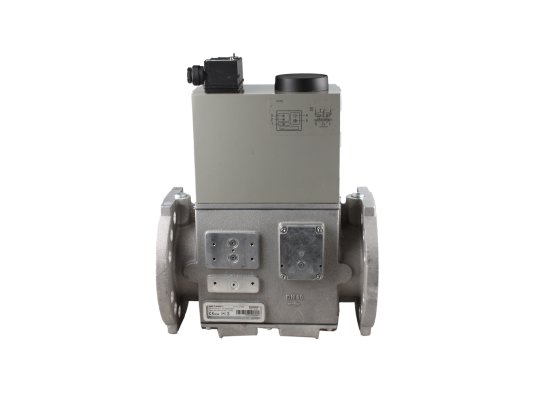

Двойной электромагнитный клапан Dungs DMV-D 5080/11: Быстро открывающийся, быстро закрывающийся Настройка основного расхода Установка концевого контакта возможна на оси клапана V1 и V2 Макс. избыточное давление газа 500 мбар Уплотнение клапана из NBR Фланцевое соединение DN 80 Электрическое подключение через кабельную розетку Класс электрозащиты IP 54

Двойной электромагнитный клапан Dungs DMV-D 5080/11 – энергоэффективное, надёжное устройство для оснащения газовых горелок промышленного назначения и газопоршневых агрегатов. Малогабаритный запорная арматура служит для автоматического управления подачей газа и повышения безопасности при работе газовых агрегатов. Продуманное исполнение, высокая пропускная способность и существенный эксплуатационный ресурс обеспечивают высокую популярность клапанов фирмы Dungs.

Основные рассматриваемый

• Максимальное давление: 500 мбар.

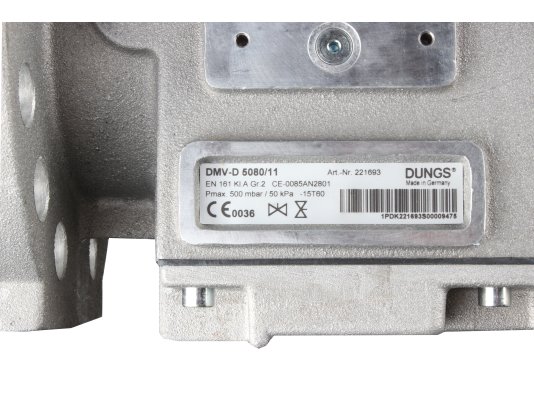

• Класс «А», 2-ая группа согласно EN 161.
• Среда: газ 1-3 семейства/нейтральный.
• Температура эксплуатации: от -15 до +60 °C.
• Соединение – фланцевое DN 80.
• Расход при перепаде 10 мбар: 260 м 3/ч.
• Параметры питания: 24-240 Вольт.

Обратите внимание! .

Особенности и комплектация

Клапан подключается к электросети с помощью штекерного разъёма (согласно DIN EN 175301-803). Представляет собой два совмещенных в единую конструкцию запорных клапана с одноступенчатым действием и быстрым срабатыванием (время открытия/закрытия не более 1 сек.). Усовершенствованное седло клапана способствует увеличению пропускной способности.

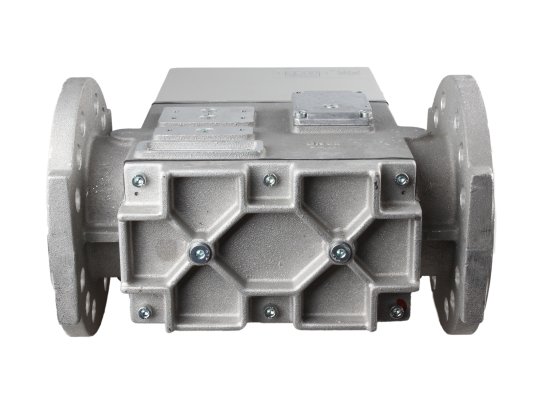

Корпус устройства произведён из алюминия и стали – материалов, не подверженных разрушению при контакте с газом и имеющих высокую стойкость к износу. Уплотнения изготовлен из NBR, обеспечивают герметичность газовой линии. Изоляция электрических элементов соответствует классу защиты IP 54.

Конструкция снабжена регулируемым дросселем расхода газа и индикатором закрытого положения клапана. Можно установить концевой выключатель типа К01/1 (требуется заявка).

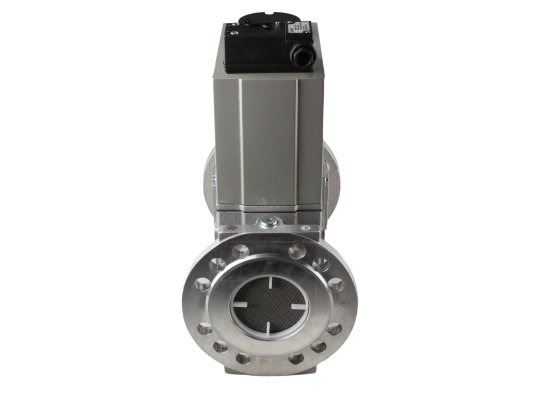

Для очистки входящего газа от грубых примесей на входе смонтирован металлический фильтр. Диаметр ячеек – 1 мм. Максимально защитить элементы газовой аппаратуры даёт способность дополнительный фильтр.

На корпусе устройства размещены технологические отверстия, позволяющие подсоединять датчик-реле давления, модуль проверки герметичности и газопровод безопасности. Установка в систему осуществляется с помощью фланцев. Положение – горизонтальное/вертикальное.

Достоинства:

• усовершенствованная конструкция седла;
• безопасное перекрытие газовой линии;
• быстродействие;
• возможность настройки главного потока;
• сетчатый грязеулавливатель;
• возможность подключения доп. устройств;
• установка в газопровод в любом положении;
• уровень защиты IP 54.

Подробную информацию о клап.
