Описание

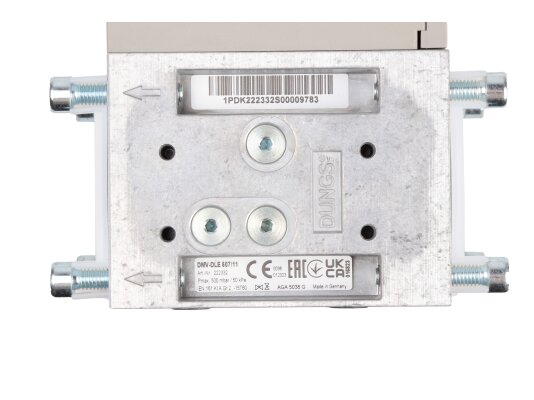

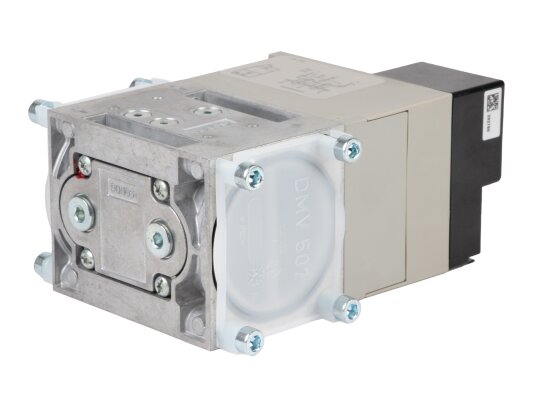

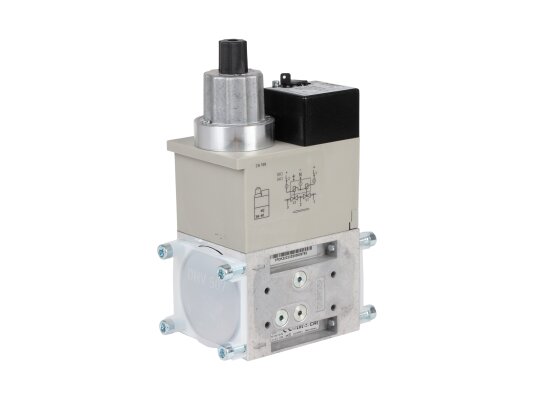

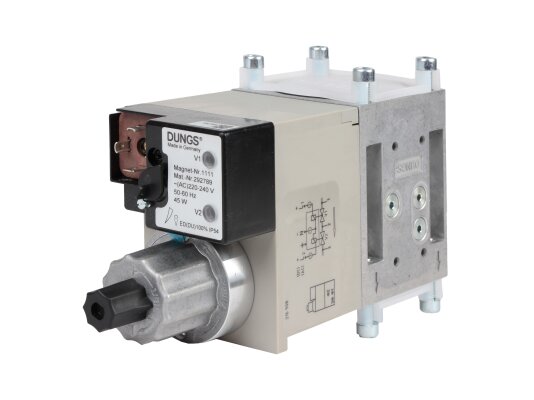

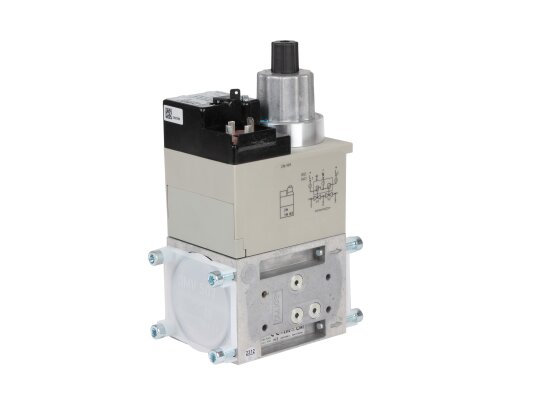

Двойной электромагнитный клапан Dungs DMV-DLE 507/11, арт. 222332, используется для оснащения горелок и приборов, потребляющих газ семейства 1, 2, 3 и другую нейтральную газообразную среду. Уникальность конструкции заключается в совмещении в едином корпусе двух автоматических запорных клапанов, соответствующих стандарту DIN EN 161 (класс А, группа 2), что позволило расширить функционал и сократить габариты устройства. Установка дополнительных приборов линейки DUNGS позволит решить еще более широкий спектр задач по автоматическому управлению и безопасной эксплуатации газового оборудования. Клапан имеет высокую пропускную способность, рассчитан на давление в системе до 500 мбар.

Особенности

• Клапан Dungs имеет небольшой исполнение за счет объединения двух автоматических клапанов в единой конструкции. Корпус имеет небольшие монтажные габариты, малый вес и произведен из надежных материалов. На входе потока предусмотрен встроенный металлический фильтр.
• Э/м клапан Dungs DMV-DLE быстро закрывается (1 сек.) для защиты от утечек газа, и медленно открывается (около 20 сек.), что обеспечивает плавный розжиг горелки.
• При изготовлении корпуса и узлов, контактирующих с газом, использованы алюминий и сталь. Уплотнения произведён из резины на основе NBR. Клапан может эксплуатироваться при температуре окружающего воздуха от -15 до + 60 °C.
• Корпус надежно защищает внутреннюю «начинку» от механических воздействий, пыли и влаги. Произведен в соответствии со стандартом IP 54.
• Конструкция э/м клапана Dungs DMV-DLE позволяет установить дополнительные устройства для расширения возможностей автоматического управления и контроля за безопасной работой газовой установки (например, датчики реле давления, блок контроля герметичности и пр.).
• В клапане установлены двойные седла, что позволило повысить пропускную способность. Регулятор расхода упрощает выполнение настроек газового потока.
• Размещение двойного э/м клапана осуществляется в любой ориентации – горизонтальной или вертикальной. Резьбовой способ соединения (Rp 3/4) гарантирует надежность конструкции и экономит время на монтажные работы.

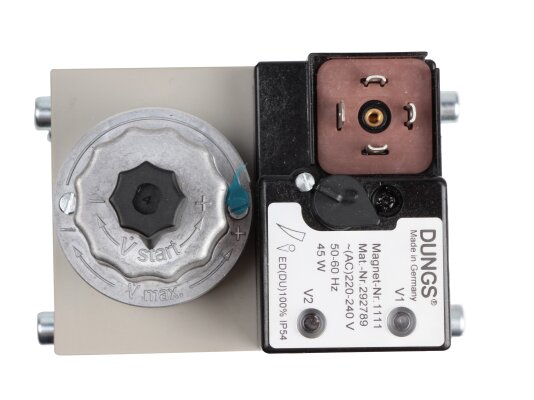

• На оси клапанов V1 и V2 можно установить концевой контакт. Электрическое подключение осуществляется через кабельную розетку.

Достоинства:

• два автоматических клапана в одной конструкции;
• высокая пропускная способность;
• компактный монтажные размеры;
• совместимость с горелками большинства брендов;
• быстрое закрытие (1 сек);
• для систем с давлением до 500 мбар;
• медленное открытие для плавного розжига горелки;
• настройка быстрого хода для расхода пускового газа;
• электрозащита корпуса по стандарту IP54;
• регулируемый основной поток газа;
• монтаж в горизонтальной и вертикальной ориентации;
• возможность установки концевого выключателя;
• широкий диапазон эксплуатационных температур;
• нетребовательность в обслуживании.

Двойной э/м клапан Dungs DMV-DLE 507/11, артикул: 222332 – надёжное, многофункциональное, долговечное устройство с оправданной ценой от немецкого производителя. Представлены версии с питанием 24-28 В, 110-120 В и 220-240 В.
