Описание

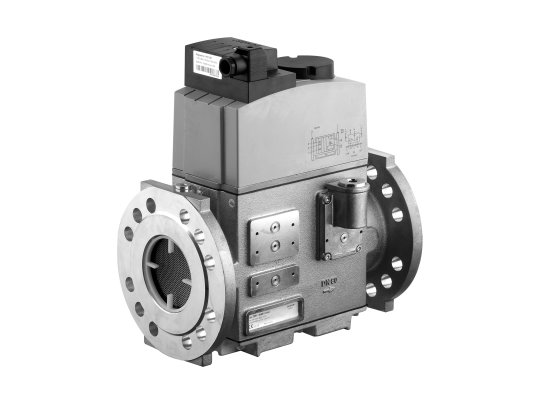

Двойной электромагнитный клапан Dungs DMV-D 5100/11 24-28 V, арт: 226075 – это компактный предохранительно-запорное устройство для автоматизации подачи газа на промышленную горелку. Надежно и быстро перекрывает поток, ограничивает и открывает подачу газа. За счёт модульной конструкции легко комбинируется с другими устройствами фирмы Dungs.
Область применения
Газовые электромагнитные клапаны этой серии применимы для сухих газов, содержащих H2S не более 0,1 %. Рабочей средой являются газы семейства 1-3, нейтральные газообразные среды. Запорное устройство служит для оснащения газовых горелок промышленного назначения, востребовано при модернизации отопительных систем. За счёт совмещенной конструкции сокращает габариты газовой рампы.
Особенности серии DMV-D:
- малогабаритная конструкция с двумя нормально-закрытыми одноступенчатыми клапанами класса А, гр.2 по EN 161, замкнутыми в обесточенный контур, первый с винтовым седлом, второй – с простым седлом;
- оба клапана быстро открывающиеся и быстро закрывающиеся ( 1 сек);
- ручная регулировка расхода с помощью корректировки главного потока на первом клапане.
Условия эксплуатации
Двойной газовый клапан Dungs DMV-D за счет уплотнений из NBR-каучука может эксплуатироваться в мороз. Не разрушается при воздействии отрицательных температур. Допустимый диапазон: -15.+60 °C.
Устройство и монтаж
Электромагнитный клапан Dungs DMV-D собран в литом корпусе из алюминия. Элементы автоматики надежно защищены от внешних воздействий, класс IP 54. Комплектующие изготовлен из нержавейки, не содержат цветных металлов. Перед входом в клапан размещен сетчатый металлический фильтр с отверстиями 1 мм. Для полной защиты автоматики требуется установить отдельный фильтр.
Клапан может располагаться вертикально и горизонтально. Для интеграции в систему используется фланцевое соединение DN 100.
Для контроля закрытого положения клапана предусмотрена возможность монтажа концевого контакта.
