Описание

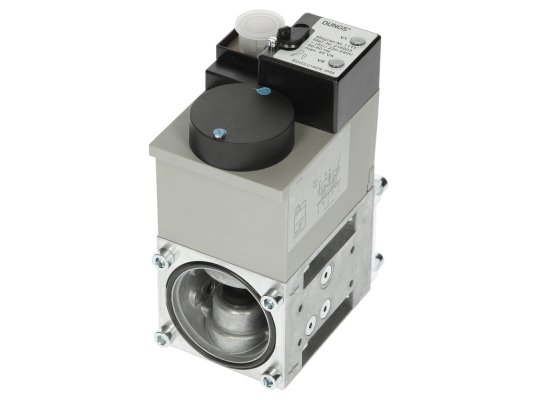

Двойной электромагнитный клапан Dungs DMV-DLE 507/11 24-28 В, арт. 222876 – это малогабаритный газовая арматура комбинированной конструкции для сборки систем автоматической подачи газа. Герметично и быстро перекрывает газопровод, ограничивает объем потока, открывает поступление газа к промышленной горелке. Устанавливается вместо двух отдельных электромагнитных клапанов. Модульная конструкция адаптирована для установки других компонентов и устройств фирмы Dungs.

Область применения

Двойные электромагнитные клапаны этой серии применимы для сухих газов семейства 1-3, нейтральных газообразных сред, содержащих H2S не более 0,1 %. Служат для сборки систем автоматического управления газовыми горелками. Востребованы при модернизации отопительных систем. За счёт комбинированной компактный конструкции существенно уменьшают габариты газовой рампы.

Особенности серии DMV-DLE:

• комбинация двух нормально-закрытых автоматических клапанов одноступенчатого действия класса А гр. 2 по EN 161 в одном компактном корпусе;
• быстрое перекрытие потока ( 1 сек.), безопасная эксплуатация газовой установки;
• медленное открытие с регулировкой времени открывания в пределах 20 сек. на клапане V2 для плавного запуска горелки;
• возможность ограничения потока с помощью ручного регулятора на клапане V1;
• для установок с давлением рабочей среды не более 500 мбар.

Устройство

Двойной газовый клапан Dungs DMV-DLE собран в литом алюминиевом корпусе. Элементы автоматики надежно защищены от пыли, грязи и обрызгивания с любой стороны (класс IP 54). Для электроподключения применяется штекерный разъем по EN 175301-803. Положение клапана можно контролировать при установке сигнального контакта.

Корпус и детали конструкции произведён из алюминия и коррозионностойкой стали. Предусмотрены места для замеров давления с обеих сторон корпуса, а также для подключения реле давления, блока проверки герметичности и других устройств фирмы Dungs.

Уплотнения сёдел клапана на основе бутадиен-нитрильного каучука не поддаются разрушению при контакте с газами и эксплуатации при минусовых температурах. Рабочий диапазон: -15.+60 °C. В целях защиты уплотнений, сохранения герметичности запорной арматуры на входе в клапан размещено сито из нержавеющей стали. Для полноценной защиты всего газопровода требуется монтаж основного фильтра.

Достоинства:

• комбинированная компактный конструкция с двумя газовыми клапанами;
• возможность установки на корпус дополнительных устройств Dungs;
• быстрое закрытие для безопасной эксплуатации горелки;
• регулировка основного потока и времени открытия второго клапана;
• встроенный стальной фильтр-сетка для защиты уплотнений сёдел.

Особенности монтажа

Газовые электромагнитные клапаны Dungs DMV-DLE могут располагаться с вертикально или горизонтально размещенным магнитом. Присоединение осуществляется на резьбовые фланцы (не входят в стандартную комплектацию). Параметры отверстий на входе и выходе: Rp 3/4.
