Описание

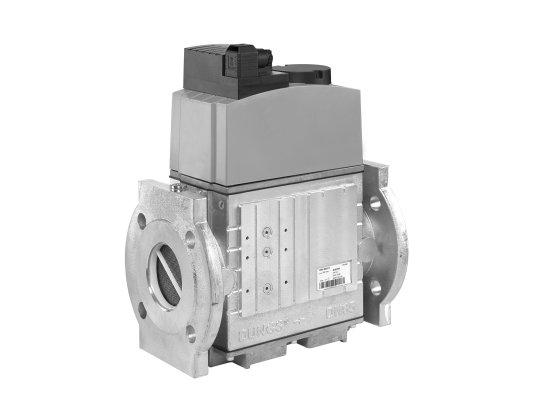

Двойной электромагнитный клапан Dungs DMV-DLE 5065/11 eco 110 V, уплотнение из Viton, арт: 256325 применяется в системах автоматического регулирования подачи газа с давлением до 500 мбар. Небольшой конструкция объединяет два автоматических газовых клапана класса А гр.2 с быстрым закрытием. Модельный ряд ЕСО поставляется с энергоэффективной катушкой, что способствует экономичной работе запорной арматуры.
Применение
Газовый клапан DMV-DLE ЕСО используется для сухих газов семейства 1-3 и других нейтральных газообразных сред. Устанавливается в газовые рампы горелочного оборудования, позволяя значительно уменьшить их размеры.
Подробнее о газовом клапане DMV-DLE
Двойной клапан объединяет в одном седле два одноступенчатых нормально-закрытых клапана с быстрым закрытием, медленным открытием (приблизительно 20 сек. при температуре окр. среды +20°C и без быстрого хода). С помощью регулятора расхода можно легко настроить параметры.
Двойной клапан оснащен энергоэффективной катушкой (Серия Есо), сетчатым стальным фильтром на входе потока, витоновыми уплотнениями. Корпус и детали клапана изготовлен из алюминия и нержавеющей стали. Электромагнитная катушка и электрические контакты защищены от воздействия пыли и влаги по стандарту IP 54. Штуцеры на корпусе позволяют выполнять замеры давления.
Модульная конструкция позволяет подключать другие устройства: реле максимального, минимального давления, блок контроля герметичности, клапан запальной линии и иное вспомогательное оборудование для контроля и безопасной работы газовой установки. Допускается эксплуатация клапана DMV-DLE при температурах 0.+60 °C.
Монтаж э/м клапана
Двойной клапан устанавливается в вертикальный или горизонтальный трубопровод. С помощью фланцев DN 65 обеспечивается надёжный монтаж в систему.
Достоинства клапана DMV-DLE ЕСО:
- объединение двух запорных устройств в одном корпусе;
- энергосберегающая катушка с низкой потребляющей мощностью;
- уплотнения из Viton;
- медленное открытие для плавного пуска;
- регулировка расхода газа;
- высокая пропускная способность;
- надёжная защита электрических контактов от пыли / влаги;
- возможность монтажа дополнительных устройств;
- концевой контакт для контроля закрытого положения (опция).
