Описание

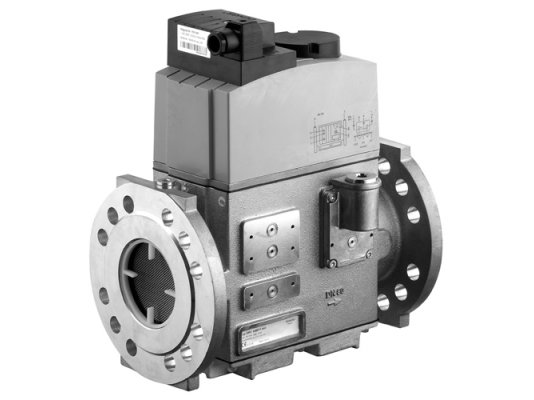

Двойной электромагнитный клапан Dungs DMV-DLE 5080/11 eco 110 V, уплотнение из NBR – предохранительно-запорное устройство для промышленного газового оборудования с давлением в магистрали до 500 мбар. Модульная конструкция даёт способность комбинировать клапан с другими устройствами для решения всевозможных задач по автоматическому управлению и безопасной эксплуатации топочных установок. Модельный ряд ЕСО поставляется с энергоэффективной катушкой с низкой потребляемой мощностью для экономии электроэнергии.
Применение
Газовый клапан DMV-DLE ЕСО служит для установок, использующих газы семейства I-III и другие нейтральные газообразные среды. Встраивается в газовые рампы, существенно уменьшая их размеры.
Что входит в состав клапана DMV-DLE
Dungs DMV-DLE 5080/11 – это комбинация двух одноступенчатых нормально-закрытых клапанов класса А гр.2 в одном седле. Корпус отлит из алюминиевого сплава. На нем предусмотрены точки контроля давления и места для подключения дополнительных устройств, например реле максимального, минимального давления, блока контроля герметичности, клапана запальной линии и другого вспомогательного оборудования.
При изготовлении деталей использована нержавеющая сталь. На входе в клапан размещен фильтр из нержавеющей сетки, сдерживающий все загрязнения. Энергоэффективная электромагнитная катушка и контакты защищены в соответствии со стандартом IP 54. Уплотнения произведён из NBR-каучука, стойкого к составу углеводородов. Для индикации закрытого положения можно установить концевой контакт (опция).
Характеристики двойного газового клапана DMV-DLE 5080/11 eco
Электромагнитный клапан характеризуется быстрым закрытием (срабатывание в течение 1 сек.), медленным открытием (приблизительно 20 сек. при температуре окр. среды +20°C и без быстрого хода). Расход газа регулируется с помощью дросселя. Электроподключение: кабельный ввод PG11, штекерное соединение. Параметры электропитания: 50-60 Гц, 110 В, -15% +10% от номинального значения. Рекомендуемые температуры внешней среды -15.+60 °C.
Монтаж газового клапана
Электромагнитный клапан устанавливается на газопровод в различных положениях. Допускается размещение э/м катушки от вертикальной до горизонтальной ориентации. Фланцевое соединение DN80 гарантирует надёжный монтаж запорного устройства.
Достоинства клапана DMV-DLE ЕСО:
- комбинированное устройство с двумя отсечными клапанами в компактном корпусе;
- энергосберегающая катушка, экономичность;
- медленное открытие для плавного пуска;
- регулируемый объем потока;
- высокая пропускная способность;
- модульный тип конструкции, установка дополнительных устройств;
- высокий класс электрозащиты (IP54);
- возможность оснащения переключателем для контроля закрытого положения;
- небольшие габариты и вес конструкции.
Двойные электромагнитные клапаны Dungs DMV-DLE поставляются также с другим вариантом электропитания и материалом уплотнений (см. модификации).
