Описание

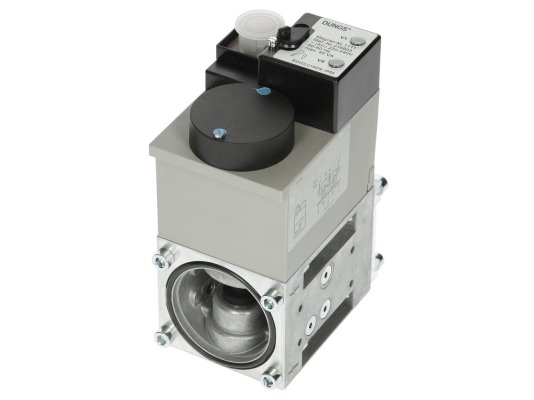

Двойной электромагнитный клапан Dungs DMV-DLE 507/11 110-120 В, арт: 222878 – газовая арматура для промышленных установок с максимальным давлением 500 мбар. В комбинированной конструкции совмещено два автоматических запорных клапана, что уменьшает размеры газовой рампы. На клапан можно устанавливать другие устройств Dungs, позволяющие решать различные задачи по управлению газовыми потоками, эффективный и безопасной эксплуатации топочного оборудования.

Рабочая среда

Комбинированный клапан Dungs DMV-DLE применяется для работы с природным, городским, сжиженным газом (газообразная форма), воздухом, нейтральными газами. Допускается содержание H2S не более 0,1 %.

Основные параметры и особенности:

• два нормально-закрытых автоматических клапана одноступенчатого действия класса А гр. 2 по EN 161;
• быстрое отсечение потока (срабатывание в течение 1 сек.) для безопасной эксплуатации установки;
• медленное регулируемое открытие (в пределах 20 сек.) на клапане V2 для плавного запуска горелки;
• ручная регулировка расхода с помощью дросселя на клапане V1;
• применение в системах с давлением рабочей среды до 500 мбар.

Конструкция Dungs DMV-DLE

Двойной клапан собран в компактном алюминиевом корпусе модульной конструкции, что даёт способность подключать различные устройства Dungs для расширения функций контроля и управления газовыми потоками. Свободные точки могут использоваться для измерения давления.

Клапан не содержит цветных металлов. Основные элементы изготовлен из коррозионностойкой стали. Уплотнения сёдел на основе бутадиен-нитрильного каучука не разрушаются при контакте с газообразными средами (нельзя использовать для жидких углеводородов), низкотемпературной эксплуатации. Рабочий диапазон: -15.+60 °C.

Поток газа проходит сквозь встроенный на входе фильтр из мелкой нержавеющей сетки, освобождаясь от грубых частиц размером более 1 мм. Для надёжной защиты газовой автоматики рекомендуется монтаж отдельного фильтра.

Электромагнитная катушка и контакты защищены от пыли, грязи и обрызгивания (класс IP 54). Для электроподключения применяется штекерный разъем по EN 175301-803. Возможна установка сигнального контакта для мониторинга положения клапана.

Особенности монтажа

Газовые электромагнитные клапаны Dungs DMV-DLE размещаются в газопроводе с горизонтально или вертикально расположенным магнитом. Присоединение осуществляется на резьбовые фланцы. Параметры отверстий на входе и выходе: Rp 3/8.
