Описание

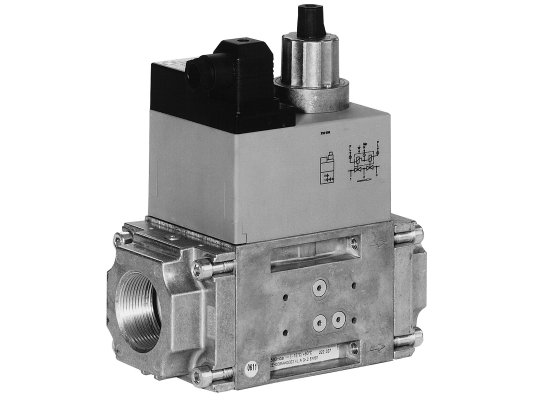

Двойной электромагнитный клапан Dungs DMV-DLE 512/11 110-120 V, арт: 222882 – небольшой многофункциональное устройство для управления подачей газа, безопасной эксплуатации газовой установки. За счет двойных седел увеличена пропускная способность клапана. Модульная конструкция рассчитана на установку дополнительного оборудования, расширяющего функционал.

Рабочие характеристики и особенности:

• для систем сжигания газа с давлением не выше 500 мбар;

• напряжение питания: 100-120 В, 15%, +10%;

• рабочая среда – газ семейства 1-3 и другие нейтральные газы;

• быстрое закрытие э/м клапанов, время срабатывания 1 сек.;

• пыле-, влагозащита электрических компонентов по стандарту IP 54;

• быстрое открытие 1-го, медленное открытие 2-го клапана для плавного зажигания;

• э/м клапаны класса А по стандарту EN161;

• температуры эксплуатации: -15 . +60 °C;

• фланцевые соединения с обеих сторон для подключения вспомогательных устройств;

• точки для замеров давления газа на входе/ выходе;

• отверстия с резьбой Rp 1 1/4 для соединения с газопроводом.

Устройство и комплектация

Комбинированное устройство состоит из двух автоматических запорных клапанов, стандартного сетчатого фильтра. Дополнительно можно установить реле давления, устройство контроля герметичности и другие необходимые компоненты.

Корпус отлит из высокопрочного сплава алюминия, основные конструктивные элементы изготовлен из стали, алюминия, прокладки и уплотнения – из NBR-каучука, стойкого к составу углеводородов. Основной расход и быстрый ход для розжига настраиваются вручную. Дополнительно можно установить сигнальный контакт закрытого положения клапана.

Достоинства:

• малогабаритный устройство с двумя э/м клапанами;

• повышенная пропускная способность;

• возможность настройки времени открытия для плавного розжига;

• усиленная защита от пыли и брызг;

• возможность установки доп. устройств;

• широкий диапазон эксплуатационных температур.
