Описание

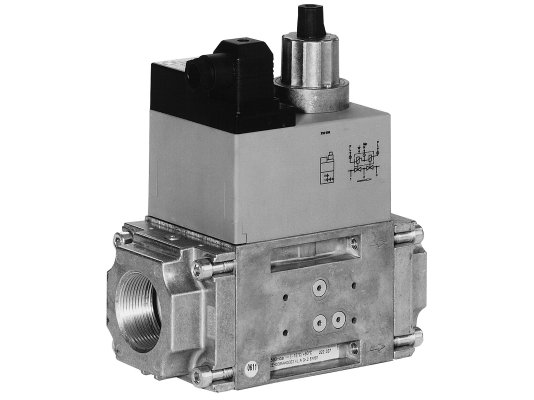

Двойной электромагнитный клапан Dungs DMV-DLE 512/11 24-28 V гарантирует быстрое и безопасное перекрытие газопровода при эксплуатации промышленных газовых установок. Комбинированное устройство эксплуатируется в системах управления подачей газа на горелку. Рассчитано на давление рабочей среды до 500 мбар. Вследствие того что медленному (регулируемому) времени открытия второго клапана обеспечивается плавное зажигание горелки.

Рабочие характеристики и особенности:

• для газопотребляющих установок с давлением газа не выше 500 мбар;

• напряжение питания: 24-28 В;

• рабочая среда – газ семейства 1-3 и другие нейтральные газы;

• быстрое закрытие клапанов, время срабатывания – не более 1 сек.;

• пыле-, влагозащита электрических компонентов по стандарту IP 54;

• быстрое открытие 1-го, медленное регулируемое открытие 2-го клапана (до 20 сек.) для плавного розжига горелки;

• 2 электромагнитных клапана класса А по стандарту EN161;

• диапазон рабочих температур: -15 . +60 °C;

• места для подключения вспомогательных устройств с обеих сторон клапана;

• точки для снятия контрольных измерений на входе/ выходе;

• вариативность установки – на вертикальный и горизонтальный газопровод;

• отверстия с резьбой Rp 1 1/4 для соединения с газопроводом.

Устройство и комплектация

В компактном корпусе объединены два электромагнитных быстрозакрывающихся клапана класса А. За счет двойных седел существенно увеличена пропускная способность клапана. Модульная конструкция позволяет подключать дополнительные устройства для повышения безопасности и функциональности системы. На входе потока размещен стандартный сетчатый фильтр, удерживающий примеси и частицы грязи. Производитель рекомендует установить основной газовый фильтр для максимальной защиты и увеличения ресурса клапанов.

Корпус Dungs DMV-DLE отлит из высокопрочного сплава алюминия, основные узлы изготовлен из стали, алюминия, прокладки и уплотнения – из NBR-каучука, стойкого к составу углеводородов. Предусмотрена ручная настройка основного потока и быстрого хода для расхода пускового газа. Дополнительно можно смонтировать сигнальный контакт для контроля закрытого положения клапана.

Достоинства:

• конструкция с двумя электромагнитными клапанами в одном седле;

• уменьшенные габариты, экономия рабочего пространства;

• повышенная пропускная способность;

• возможность регулировки времени открытия для плавного розжига;

• усиленная защита от пыли и брызг;

• места для установки дополнительных устройств;

• прочная, износостойкая конструкция;

• широкий диапазон эксплуатационных температур.
