Описание

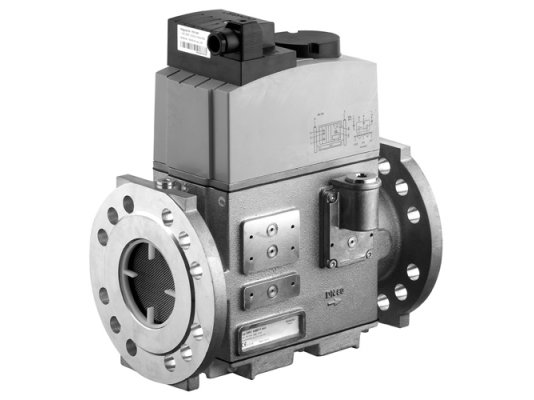

Двойной электромагнитный клапан Dungs DMV-DLE 5080/11 eco 110 V, уплотнение из Viton – надёжная, энергоэффективная запорная арматура для автоматизации управления потоком газа в промышленных системах. В компактном корпусе объединены два автоматических газовых клапана класса А гр.2 с быстрым закрытием. Максимально допустимое давление в системе – 500 мбар.
Устройство и оснащение клапана DMV-DLE ЕСО
Клапан Dungs в компактном корпусе совмещает два электромагнитных клапана класса А гр. 2 по EN161. За счет модульного типа конструкции к корпусу можно подключить дополнительные клапаны и устройства (реле максимального, минимального давления, блок контроля герметичности, клапан запальной линии и другое вспомогательное оборудование).
Корпус отлит из сплава алюминия. На входе и выходе газа предусмотрены места для снятия показаний давления. Электромагнитная катушка выделяется низкой потребляемой мощностью, что способствует экономичной работе запорной арматуры.
Материал контактирующих с газом деталей двойного клапана – нержавеющая сталь. Уплотнения выполнен из витона. Поступающий газ проходит очистку от мелких частиц грязи встроенным фильтром. Электрические компоненты защищены от воздействия пыли и влаги в соответствии со стандартом IP 54. Для отслеживания закрытой позиции на клапан устанавливается концевой выключатель (монтаж на клапан V1 или V2, опционально).
Рабочая среда и параметры э/м клапана DMV-DLE 5080/11 eco
Газовый клапан DMV-DLE ЕСО служит для сборки газовых установок, сжигающих газ семейства I-III и другую неагрессивную газообразную среду. Быстро закрывается ( 1 сек.), медленно открывается (около 20 сек. при температуре окр. среды +20°C и без быстрого хода). Предусмотрена возможность задания расхода газа. Электроподключение осуществляется через кабельный ввод PG11, штекерное соединение. Параметры электросети: 50-60 Гц, 110 В, -15% +10% от номинальной величины.
Для модификаций с уплотнением из витона диапазон эксплуатационных температур: 0.+60 °C.
Монтаж газового клапана Dungs DMV-DLE
Электромагнитный клапан Dungs DMV-DLE может устанавливаться в горизонтальный и вертикальный газопровод. Крепление с помощью фланцев DN80 гарантирует надёжный монтаж и безопасную эксплуатацию.
Достоинства клапана DMV-DLE ЕСО:
- два клапана в едином компактном корпусе, экономия места;
- энергосберегающая катушка, оптимизация потребления электроэнергии;
- медленное открытие для плавного пуска горелки;
- дроссель регулировки потока газа;
- настройка быстрого хода для задания расхода пускового газа;
- высокая пропускная способность;
- надёжная защита контактов от воздействия пыли / влаги;
- места для подключения вспомогательного оборудования;
- возможность установки концевого контакта для контроля закрытого положения.
Двойные электромагнитные клапаны Dungs DMV-DLE ЕСО – надёжная запорная арматура от немецкого производителя для автоматического регулирования подачи газа, оптимизации работы газопотребляющей системы, снижения затрат на электроэнергию. Другие модификации клапанов этой серии представлены .
