Описание

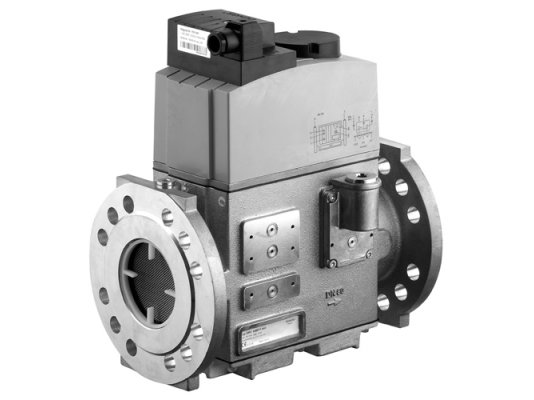

Двойной электромагнитный клапан Dungs DMV-DLE 5080/11 eco 230 V, уплотнение из Viton эксплуатируется в системах управления и регулирования подачей газа на горение. Герметично перекрывает поток. За счет медленного открытия способствует плавному розжигу горелки. Может комбинироваться с другими клапанами и устройствами для решения всевозможных задач по автоматическому управлению газообразными средами. Клапан рассчитан на давление в системе не выше 500 мбар.
Конструкция и комплектация клапана DMV-DLE ЕСО
Клапан Dungs – небольшой запорная арматура, совмещающая два автоматических клапана класса А гр. 2 по EN161. За счет модульного типа конструкции даёт возможность подключать различные устройства: дополнительные клапаны и реле в целях расширения функционала и повышения безопасности работы с газообразной средой.
Корпус из литого алюминия характеризуется компактными размерами, небольшим весом. Повышенная пропускная способность получена за счёт использования двойных сёдел На входе и выходе потока предусмотрены места для снятия показания давления.
Материал контактирующих с газом частей – нержавеющая сталь. Уплотнения произведён из витона. Входящий поток очищается от грязи встроенной стальной сеткой с мелкими ячейками. Экономичная электромагнитная катушка и контакты защищены от пыли и влаги в соответствии со стандартом IP 54. Для контроля закрытого положения клапана можно установить переключатель (опция).
Применение и основные параметры э/м клапана DMV-DLE 5080/11 eco
Газовый клапан DMV-DLE ЕСО хорошо подходит для работы с газами семейства I-III и другой нейтральной газообразной среды. Применяется для газовых рамп, используемых в газопотребляющих агрегатах.
Характеризуется быстрым закрытием (срабатывание в течение 1 сек.), постепенным открытием (приблизительно 20 сек. при температуре окр. среды +20°C и без быстрого хода). Предусмотрена возможность настройки расхода газа. Электроподключение осуществляется через кабельный ввод PG11, штекерное соединение. Параметры питающей сети: 50-60 Гц, 230 В, -15% +10% от номинала
За счет витоновых уплотнений электромагнитный клапан рассчитан на эксплуатацию при температурах окружающей среды 0.+60 °C.
Установка газового клапана
Электромагнитный клапан Dungs DMV-DLE интегрируется в систему с положением катушки от вертикального до горизонтального. С помощью фланцев DN80 обеспечивается надёжный монтаж и безопасная эксплуатация запорного устройства.
Достоинства клапана DMV-DLE ЕСО:
- два клапана в компактном корпусе;
- энергосберегающая катушка, экономичное энергопотребление;
- медленное открытие для плавного пуска горелки;
- настройка быстрого хода для расхода пускового газа;
- увеличенная пропускная способность;
- регулируемый объем потока;
- модульная конструкция, возможность монтажа других клапанов и реле;
- пыле-, влагозащищенность класса IP54;
- индикация закрытого положения (опционально).
Двойные электромагнитные клапаны Dungs DMV-DLE других модификаций (с уплотнением из NBR, питанием от сети 110 В) представлены .
