Описание

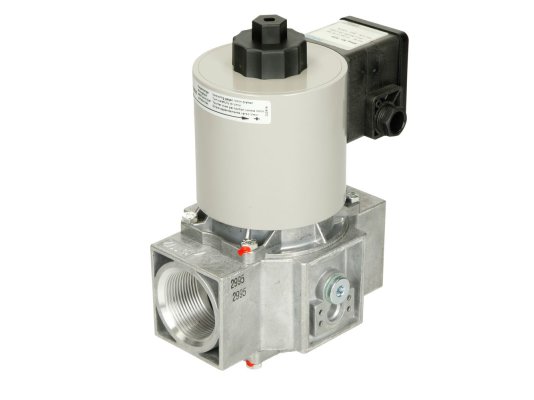

Электромагнитный клапан, одноступенчатый Dungs MVD 525/5 поставляется ведущим мировым производителем оборудования и компонентов для систем отопления и тепловых установок. Небольшой, универсальная конструкция клапана совместима с большинством газовых горелок и приборов, потребляющих газ семейства 1, 2, 3 или другие нейтральные газообразные среды. Особенностью этого автоматического запорного клапана является быстрое закрытие и открытие. Клапан является элементом системы безопасности горелки, гарантирует мгновенное запирание потока, предотвращая вероятность аварийных ситуаций.

Основные характеристики

• Э/м клапан, одноступенчатый Dungs MVD 525/5 артикул 170750 рассчитан на максимальное избыточное давление 500 мбар. Относится к устройствам класса A, группы 2 в соответствии с DIN EN 161. Температура эксплуатации: от -15 до +60 °С.
• Конструкция и особенности
• «Нормально закрытый» автоматический клапан гарантирует запирание/ отпирание потока газа менее чем за 1 секунду. Для контроля закрытой позиции клапана требуется установить сигнальный контакт закрытого положения.
• Металлическая конструкция клапана надежно защищает внутренние узлы и компоненты от механических воздействий, а также пыли и влаги. Класс электрозащиты IP 54. По отдельному запросу возможна поставка клапана в исполнении IP 65.
• Корпус и основные детали Dungs MVD произведены из алюминия, стали и бронзы, стойких к коррозии, химическому составу пропускаемых газов, внешним воздействиям. Уплотнители из бутадиен-нитрильного каучука исключает утечки газа и даёт способность эксплуатировать клапан при отрицательных температурах.
• На входе потока размещен металлический сетчатый фильтр, который удаляет все посторонние частицы размером от 1 мм, защищая устройство от порчи. Производитель рекомендует оснастить газопровод основным газовым фильтром для защиты от утечек и продления срока службы оборудования.
• Для настройки ограничения потока подаваемого газа предусмотрен ручной регулятор основного расхода.
• Клапан устанавливается в вертикальный или горизонтальный газопровод. Вкручивание на резьбу Rp 2 1/2 делает процесс установки проще и быстрее, а также обеспечивает надежность соединения с газопроводом.
• Для подключения Dungs MVD к источнику электропитания используется кабельный ввод PG.

Достоинства:

• мгновенное запирание и отпирание потока (1 сек.);
• универсальная конструкция для большинства горелок;
• высокий уровень защиты корпуса от пыли/влаги (класс IP 54);
• очистка газа от примесей более 1 мм с помощью металлической сетки;
• ручная регулировка расхода для настройки основного потока;
• эксплуатация в широком диапазоне температур, от -15 до +60 градусов;
• резьбовой способ монтажа;
• небольшие размеры, незначительный вес;
• возможность установки индикатора закрытой позиции;
• долговечная служба, стабильная работа.

Одноступенчатый э/м клапан Dungs MVD 525/5 произведен в соответствии со стандартами ЕС. Поставляется с длительной заводской гарантией, подробным руководством по эксплуатации.
