Описание

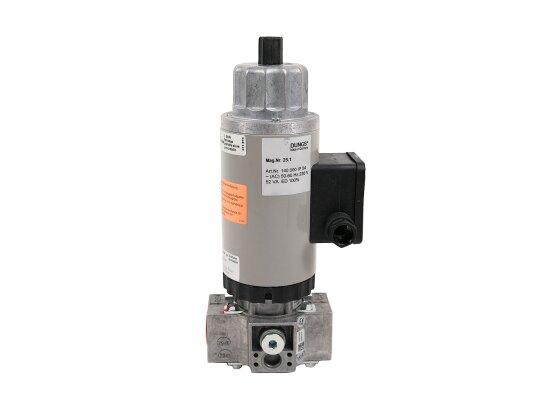

Электромагнитный клапан, двухступенчатый Dungs ZRDLE 407/5: Медленно открывающийся, быстро закрывающийся Настройка основного расхода Совместно настраиваемый быстрый ход 1-ой и 2-ой ступени Электромагнитная катушка 25.1 Возможна установка концевого контакта K01/1 Уплотнение клапана из NBR Электрическое подключение через кабельный ввод PG

Электромагнитный клапан, двухступенчатый Dungs ZRDLE 407/5 – автоматическое запорное устройство для безопасной эксплуатации газового оборудования. Характеризуется надёжным исполнением, большим запасом прочности и универсальным назначением. Применяется в составе горелок многих производителей.

Основные характеристики:

• Класс герметичности: А группа 2 по EN 161.
• Предельно допустимое давление на входе: 360 мбар.
• Среда: газы 1-3 семейства/ нейтральные.
• Соединение: фланцы с резьбой Rp 3/4.
• Электромагнитная катушка 25.1.
• Расход: 30 м 3/час.
• Эксплуатационная температура: от -15 до +60 °С.

Исполнение и особенности

ЭМ «нормально-закрытый» клапан двухступенчатого действия Dungs ZRDLE 407/5 характеризуется быстрым закрытием (менее секунды) и медленным открытием (до 20 секунд). Предусмотрена совместная регулировка быстрого хода 1-ой и 2-ой ступени, и корректировка основного расхода.

Поступающий газ очищается от посторонних частиц с помощью сетчатой вставки с ячейками размером 1 мм. Установка основного фильтра обеспечит надежную защиту газовой автоматики.

При изготовлении рабочих узлов и корпуса использованы алюминий, сталь, латунь, что способствует надежности и долговечной службе конструкции. Уплотнения изготовлен из бутадиен-нитрильного каучука.

Электрическое подключение осуществляется через кабельный ввод PG. Внешняя оболочка защищает электрику от воздействия пыли и брызг (IP 54). Возможно исполнение класса IP 65 (по заявке потребителя). Опционально устанавливается концевой контакт K01/1.

Подключение к газопроводу происходит на резьбовые фланцы. Монтаж можно производить горизонтально и вертикально.

Достоинства:

• герметичное перекрытие газовой линии;
• настройка расхода газа;
• регулировка стартового расхода;
• плавная подача газа на горелку;
• сетчатая вставка для удаления примесей;
• защита автоматики от пыли и влаги (класс IP 54);
• горизонтальное/вертикальное расположение магнита;
• надёжное исполнение;
• возможность дооснащения.
