Описание

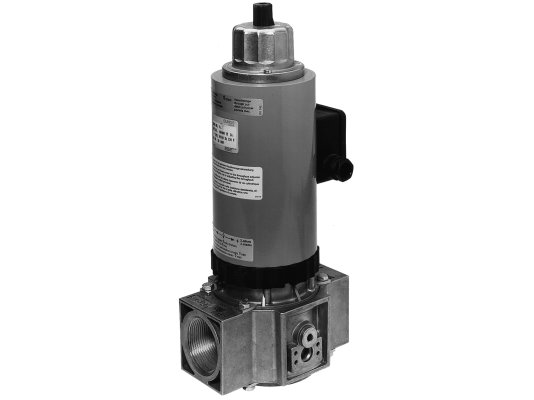

Электромагнитный клапан, двухступенчатый Dungs ZRDLE 410/5 с максимальным рабочим давлением 360 мбар применяется для оснащения газовых горелок многих брендов. Герметично перекрывает газовый поток при автоматическом регулировании газа и в случае аварий.

Важные характеристики

• Класс герметичности: А группа 2 по EN 161.
• Предельно допустимое давление на входе: 360 мбар.
• Среда: газы 1-3 семейства/ нейтральные.
• Соединение: на фланцы с резьбой Rp 1.
• Электромагнитная катушка 25.1.
• Расход: 46 м 3/час.
• Температура эксплуатации: от -15 до +60 °С.

Комплектация и особенности

ZRDLE 410/5 – автоматический «нормально-закрытый» клапан с 2-ступенчатым действием. Закрывается быстро (до 1 сек.), открывается постепенно (до 20 секунд). Возможна настройка быстрого хода 1-ой и 2-ой ступени и главного расхода.

Корпус и рабочие детали изделия произведены из алюминия, стали, латуни, что способствует надежность устройства. Для уплотнений выбран бутадиен-нитрильный каучук.

На входе газа смонтирован сетчатый фильтр, сдерживающий частицы мусора величиной от 1 мм. Для наилучшей защиты автоматики требуется установить основной газовый фильтр перед рампой горелки.

Электрические детали заизолированы (класс защиты IP 54). Исполнение по стандарту IP 65 возможно по индивидуальному заказу. Подключение к электросети осуществляется через кабельный ввод PG. Установка концевого выключателя K01/1 осуществляется опционально.

Для монтажа в систему используются резьбовые фланцы. Ориентация при установке – от горизонтальной до вертикальной.

Достоинства:

• быстрое закрытие;
• широкий диапазон входного давления;
• настройка основного потока;
• регулировка стартового расхода;
• плавный запуск горелки;
• фильтрующая вставка для защиты от износа;
• пыле-, влагонепроницаемость корпуса (класс IP 54);
• стабильная работа в различных температурных условиях.
