Описание

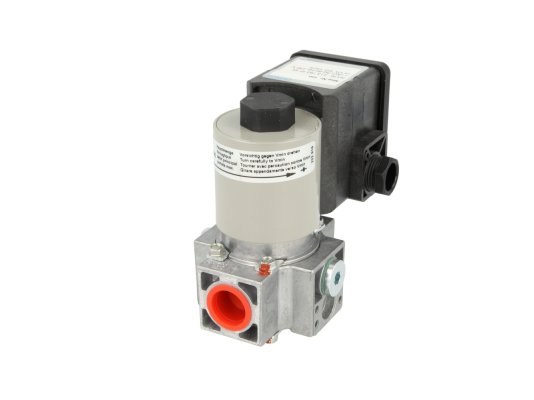

Электромагнитный клапан, одноступенчатый Dungs MVD 207/5 артикул: 121962 характеризуется быстродействием, стабильной работой, надёжной конструкцией и простотой монтажа. Произведен по стандарту DIN EN 161 (класс А, группа 2). Клапан рассчитан на работу с газами семейства 1, 2, 3 и иными нейтральными газообразными средами. Встраивается в системы безопасности газовых горелок и газопотребляющих приборов для автоматического открытия/ закрытия газового потока, подаваемого на горение. Для систем с максимальным избыточным давлением 360 мбар.

Конструкция и особенности

• ЭМ запорный клапан является «нормальным закрытым» клапаном с быстрым срабатыванием. На закрытие и открытие потока уходит менее 1 секунды.
• Корпус имеет небольшой габариты, защищает внутренние узлы от ударов и внешних воздействий. Уровень пылевлагозащиты соответствует стандарту IP 54. По заявке потребителя защиту можно усилить до IP 65.
• При изготовлении конструкции использованы материалы, стойкие к составу газа, износу, коррозии. Корпус и основные элементы клапана изготовлен из алюминия, стали и бронзы, уплотнители – из бутадиен-нитрильного каучука, стойкого к истиранию, что способствует безусловной герметичности соединений.
• Поступающий газ очищается от мусора и примесей размером от 1 мм ввиду установленной на входе металлической сетке. Для наилучшей очистки потока производитель рекомендует установить основной газовый фильтр.
• Материал корпуса и ключевых элементов позволяет использовать э/м клапан Dungs при температуре от -15 до + 60 градусов.
• Для ограничения потока подаваемого газа выполняется ручная регулировка основного расхода.
• Клапан может монтироваться в систему как вертикально, так и горизонтально. Резьбовой способ фиксации Rp 3/4 ускоряет монтаж клапана и гарантирует герметичность газовой линии.
• Подключение к электросети осуществляется через кабельный ввод PG. Предусмотрена возможность установки концевого контакта K01/1.

Достоинства:

• быстрое срабатывание (менее 1 секунды на открытие и закрытие);
• для систем с давлением до 500 мбар;
• регулятор расхода для настройки потока газа;
• высокий уровень электрозащиты корпуса (IP 54);
• долговечные уплотнения из NBR;
• монтаж в горизонтальном или вертикальном положении;
• фильтрация газа на входе с помощью сетки (размер ячеек 1 мм);
• эксплуатация при температуре от -15 до + 60 градусов;
• небольшой размеры, быстрый монтаж с помощью резьбового соединения;
• возможность установки концевого выключателя;

Одноступенчатый электромагнитный клапан Dungs MVD 207/5 имеет необходимые сертификаты, подтверждающие соответствие требованиям, предъявляемым к газовому оборудованию. Доступны версии с питанием от сети 110 В и 230 В.
