Описание

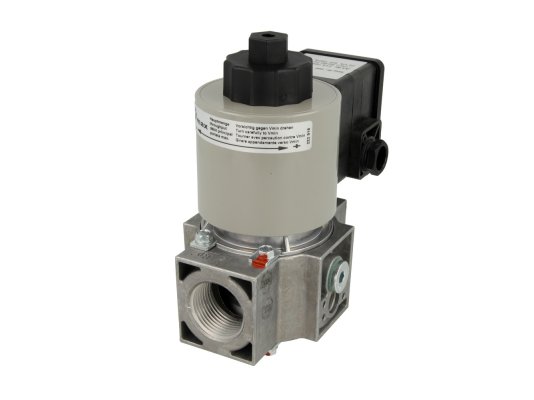

Электромагнитный клапан, одноступенчатый Dungs MVD 225/5, ввиду своей универсальности, подходит для широкого спектра горелок и горелочных устройств, потребляющих газ. Рассчитан на максимальное избыточное давление 200 мбар. Автоматический запорный клапан характеризуется мгновенным срабатыванием, надёжным исполнением, компактными габаритами. Применяется в системах безопасности газового оборудования, потребляющих газ семейства 1, 2, 3 и другие газообразные нейтральные среды. Относится к классу A, группы 2 в соответствии с DIN EN 161.

Конструкция и особенности

• Автоматический э/м клапан является нормально закрытым и характеризуется быстрым срабатыванием. Открывает/ закрывает поток менее чем за 1 секунду. Закрытое положение клапана можно контролировать при помощи монтируемого сигнального контакта закрытой позиции.
• При изготовлении корпуса и основных элементов использованы износостойкие и долговечные материалы. Детали, контактирующие с газом, а также корпус произведены из алюминия, стали и бронзы, уплотнители – из бутадиен-нитрильного каучука.
• Корпус надежно защищает уязвимые элементы от проникновения пыли и влаги. Уровень электрозащиты – IP 54. Возможно усиление герметичности защитной оболочки до IP 65 (по заказу покупателя).
• Газовый поток проходит очистку от грубых частиц на входе в устройство с помощью металлической сетки с ячейками 1 мм. Для стабильного функционирования газопотребляющей системы производитель рекомендует установить основной газовый фильтр (см. инструкцию по эксплуатации).
• Запорный клапан рассчитан на широкий диапазон эксплуатационных температур, от -15 до + 60 градусов.
• Ограничение потока протекающего газа выполняется с помощью ручной регулировки основного расхода. Подключение к электрической сети осуществляется с помощью кабельного ввода PG.
• Клапан может устанавливаться в вертикальный или горизонтальный газопровод. Использование резьбового способа фиксации Rp 2 1/2 гарантирует герметичность соединений и безопасность эксплуатации.

Достоинства:

• быстрое срабатывание (открывает/ закрывает газ менее чем за 1 сек.);
• универсальность конструкции;
• очистка входящего газа встроенной металлической сеткой;
• регулятор расхода для настройки основного потока;
• работа при температуре от -15 до +60 градусов;
• высокий уровень пылевлагозащиты корпуса (класс IP 54);
• простой и надёжный монтаж с помощью резьбового соединения;
• компактный размеры, небольшой вес;
• возможность установки индикатора закрытого положения;
• нетребовательность в обслуживании.

Э/м клапан, одноступенчатый Dungs MVD 225/5 артикул 119701 – универсальное устройство для широкого спектра газовых горелок и других газовых приборов. Сертифицирован по стандартам ЕС. Модификации отличаются параметрами питания (110 В и 230 В) и ценой.
