Описание

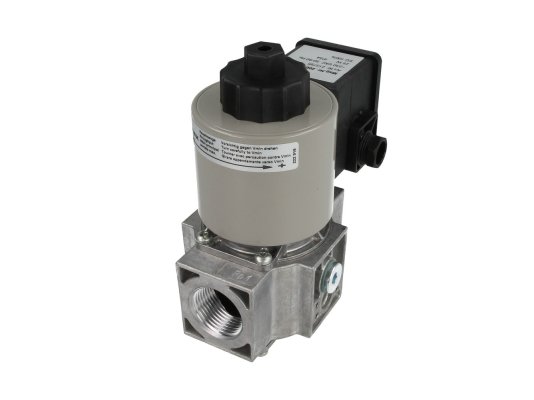

Электромагнитный клапан, одноступенчатый Dungs MVD 503/5 вследствие того что своей универсальности хорошо подходит для большинства горелок и приборов, потребляющих газ семейства 1, 2, 3 или другие нейтральные газообразные вещества. Конструкция рассчитана на максимальное избыточное давление 500 мбар. Особенностью клапана является его быстродействие, малогабаритный исполнение, надежность и долговечность. Дополнительная установка газовых устройств линейки DUNGS позволит решить многочисленные задачи по автоматическому управлению работы газового оборудования и его безопасной эксплуатации. Клапан относится к устройствам класса A, группы 2 в соответствии с DIN EN 161.

Конструкция и особенности

• «Нормально закрытый» автоматический клапан открывает/ закрывает поток газа менее чем за 1 секунду. Закрытое положение клапана можно отслеживать, установив сигнальный контакт закрытой позиции.
• Конструкция клапана произведена из долговечных материалов, стойких к коррозии, химическому составу пропускаемых газов, внешним воздействиям.
• Корпус и основные детали Dungs MVD 503/5 произведён из алюминия, стали и бронзы, а уплотнители – из резины на основе NBR. Использование прокладок из бутадиен-нитрильного каучука исключает утечки газа и позволяет эксплуатировать клапан при температуре внешней среды от -15 до + 60 градусов.
• Электрические компоненты надежно защищены от ударов и воздействия пыли и влаги. Корпус произведен по стандартам электрозащиты IP 54. Доступно исполнение с защитой IP 65 (по отдельному запросу).
• Поступающий газ предварительно фильтруется металлической сеткой, предотвращая проникновение частиц грязи величиной от 1 мм внутрь устройства. Разработчики рекомендуют установить в газопровод основной газовый фильтр для стабильной работы газовой установки.
• Ограничение потока подаваемого газа осуществляется при помощи ручной регулировки основного расхода.
• Клапан может монтироваться в вертикальный или горизонтальный газопровод. Накручивание на резьбу Rp 3/8 обеспечивает быстрый и легкий монтаж, а также надёжное соединение с газопроводом.
• Для подключения Dungs MVD 503/5 к электрической сети используется кабельный ввод PG.

Достоинства:

• моментальное закрытие/ открытие (менее чем за 1 сек.);
• универсальная, небольшой конструкция для большинства горелок;
• фильтрация потока на входе металлической сеткой с ячейками 1 мм;
• пыле-, влагозащита корпуса класса IP 54;
• регулятор расхода для настройки основного потока;
• эксплуатация при температуре от-15 до + 60 градусов;
• удобство монтажа на резьбу;
• малогабаритный размеры, незначительный вес;
• возможность установки индикатора закрытого положения;
• нетребовательность в обслуживании.

Э/м клапан, одноступенчатый Dungs MVD 503/5 артикул 158090 сертифицирован по европейским стандартам, прошел стандартные тесты на безопасность и надежность в эксплуатации. У нас можно выбрать и купить э/м клапан с питанием от сети 110 В или 230 В.
