Описание

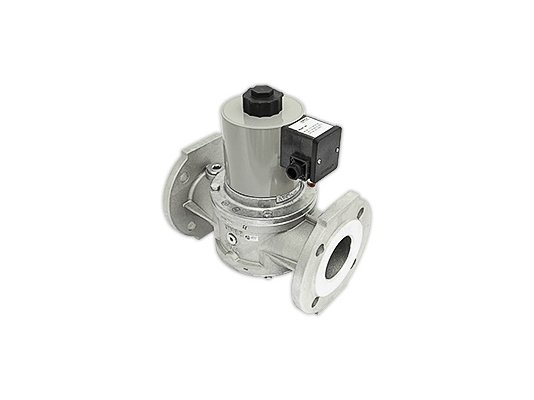

Электромагнитный клапан, одноступенчатый Dungs MVD 2100/5 питание 110 V – надёжная запорная арматура для промышленных газовых установок. Применяется в системах автоматического управления газовыми потоками с давлением до 200 мбар.

Рабочая среда и применение

Газовый клапан Dungs MVD служит для оснащения газовых установок, потребляющих газ семейства 1-3 или другие нейтральные газообразные среды. Функциями являются обеспечение, ограничение, перекрытие подачи газа к газовым горелкам и приборам.

Подробнее о газовом клапане MVD 2100/5

Клапан является одноступенчатым нормально-закрытым устройством класса А по EN161. Герметично отсекает поток для безопасной эксплуатации горелки. Характеризуется быстрым закрытием и открытием, время срабатывания не более 1 сек. Объем подачи газа ограничивается с помощью регулятора основного расхода.

Запорное устройство характеризуется компактными размерами. Клапан собран в литом корпусе из алюминия. Катушка управления и электрические компоненты защищены от внешних воздействий по стандарту IP54. Доступно усиление электрозащиты до IP 65 по запросу покупателя.

При изготовлении деталей использована нержавеющая сталь и латунь. Уплотнения из бутадиен-нитрильного каучука устойчивы к низкотемпературному воздействию. По запросу доступно исполнение без цветных металлов.

На входе в клапан размещен фильтр из нержавеющей стальной сетки (диаметр отверстий 1 мм), что способствует защите уплотнений от порчи и износа, сохраняет герметичность запорной арматуры. Для максимальной защиты газовой автоматики рекомендуется установить основной фильтр.

Газовый клапан MVD 2100/5 монтируется в систему горизонтально или вертикально. Электроподключение осуществляется с помощью винтовых клемм через кабельный ввод PG11. Возможна установка концевого контакта для контроля закрытого положения (по доп. запросу).

Рабочие температуры

Газовый электромагнитный клапан Dungs арт: 209038 может эксплуатироваться при температурах окружающего воздуха -15.+60°C.

Основные достоинства клапана MVD:

• быстрое срабатывание, безопасная эксплуатация газовой установки;
• герметичное перекрытие потока;
• надёжная защита электрических компонентов от пыли / влаги;
• встроенный фильтр на входе газа;
• небольшой габариты и незначительный вес;
• регулировка основного потока газа;
• вариативность монтажа;
• долговечные уплотнения из NBR-каучука;
• надёжная работа в широком диапазоне температур;
• возможность монтажа концевого контакта (опция).

Газовые электромагнитные клапаны Dungs MVD доступны Оборудование проверено, сертифицировано, поставляется с гарантией производителя и подробными инструкциями.
