Описание

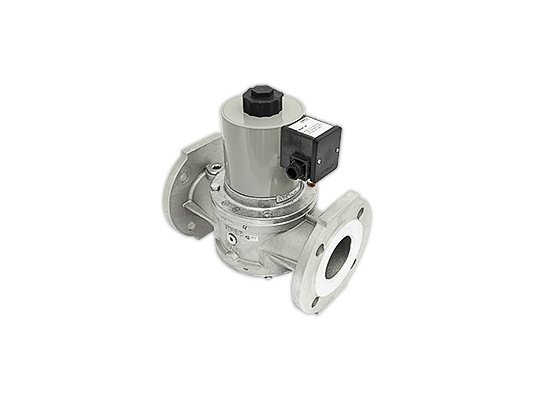

Электромагнитный клапан, одноступенчатый Dungs MVD 2080/5, питание 24-28 V, арт: 172260 служит для автоматического управления газовыми потоками при эксплуатации промышленных газовых горелок. Может использоваться для систем с давлением в магистрали до 200 мбар. Быстро и герметично перекрывает поток, исключает утечки и риски аварий.

Применение

Газовый предохранительно-запорный клапан служит для ограничения, закрытия и открытия потока газа на горелку. Рассчитан на работу с газом семейства I-III и другими нейтральными газообразными средами.

Подробнее о газовом клапане Dungs MVD 2080/5

Нормально-закрытый одноступенчатый клапан относится к классу A гр.2 по стандарту EN 161. Быстро срабатывает (время закрытия 1 сек., открытия 1 сек. при температуре +20°C), обеспечивая безопасное прерывание подачи газа и быстрый розжиг горелки. Для настройки расхода предусмотрен регулятор. Автоматический клапан работает от сети 24-28 В.

Dungs MVD 2080/5 собран в малогабаритном корпусе, подходит для оснащения горелок большинства производителей. Конструкция произведён из материалов, стойких к составу газов, коррозии, температурному воздействию: алюминия (корпус), нержавейки, латуни (детали). Уплотнения произведён из NBR-каучука, который не разрушается в условиях эксплуатации клапана при отрицательных температурах (до -15 °C).

В корпусе размещены сетчатый фильтр, тарелка клапана, запирающая пружина, арматура, электромагнитная катушка, электрические контакты. Электрозащита клапана соответствует стандарту IP54. По запросу покупателя можно усилить пыле-, влагонепроницаемость корпуса до IP 65.

Сетка фильтра сделан из коррозионностойкой стали, удерживает мелкие частицы размером от 1 мм. Максимальную защиту газовой аппаратуры может обеспечить основной фильтр, который встраивается в газопровод отдельно.

Для электроподключения используются винтовые клеммы, кабельный ввод PG11. Дополнительно можно подключить концевой выключатель для контроля закрытого положения клапана (по отдельному запросу).

Достоинства газового клапана MVD 2080/5:

• быстрое срабатывание (закрытие и открытие за 1 сек.);
• универсальные размеры для большинства горелок;
• надёжная герметизация потока;
• регулировка основного расхода;
• производительный пыле-, влагозащита, возможность усиления до IP65;
• фильтр на входе газа для удаления грязи;
• износостойкие уплотнения из NBR-каучука;
• контроль закрытого положения (опция).
