Описание

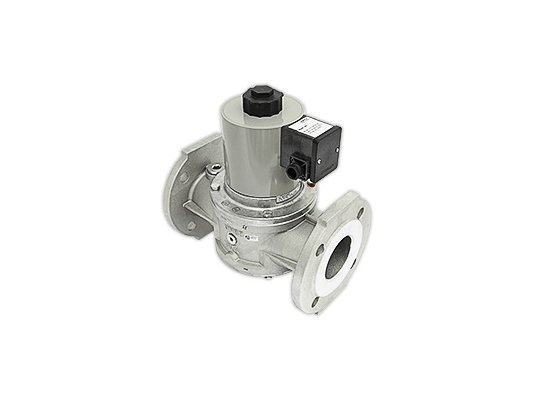

Электромагнитный клапан, одноступенчатый Dungs MVD 2080/5, питание 110 V, арт: 157090 – надёжное запорное устройство для оснащения систем управления и регулирования подачей газа на горение. Эксплуатируется в промышленных установках с давлением газообразной среды не более 200 мбар. Характеризуется быстродействием, универсальными габаритами, экономичным энергопотреблением, стойкостью к низкотемпературному воздействию.

Характеристики

Нормально-закрытый одноступенчатый клапан применяется для работы с газом семейства 1-3 и другой газообразной нейтральной средой. Относится к классу A гр.2 по стандарту EN 161.

Клапан быстро срабатывает ( 1 сек.), обеспечивая мгновенное перекрытие потока и быстрый розжиг горелки. Расход газа настраивается ручным регулятором.

Клапан Dungs MVD 2080/5 подключается к сети 50-60 Гц, 110 В, допустимое отклонение от номинального значения -15%, +10%.

Устройство и особенности клапана Dungs MVD 2080/5

Электромагнитный клапан выделяется компактными размерами, совместимыми с большинством горелок. Корпус и детали произведены из материалов, стойких к износу, коррозии, температурному воздействию: алюминия, нержавейки, латуни. Уплотнения произведён из бутадиен-нитрильного каучука, что обеспечивает герметичность соединений и безопасную эксплуатацию при минусовых температурах (до -15 °C).

На входе установлена сетка из нержавеющей стали. Фильтр удерживает грубые частицы и примеси размером от 1 мм. Производитель рекомендует установить в систему основной фильтр, который максимально защитит устройства автоматики от порчи и повреждений.

Электроподключение э/м газового клапана осуществляется с помощью винтовых клемм через кабельный ввод PG11. Дополнительно устанавливается сигнальный контакт, что позволяет отслеживать закрытое положение клапана (по запросу). Герметичный корпус не пропускает пыль и влагу, соответствует стандарту IP 54. По желанию заказчика возможно усилить защиту до IP 65.

Достоинства MVD 2080/5:

• быстрое срабатывание (закрытие и открытие за 1 сек.);
• герметичное перекрытие потока;
• ручной регулятор основного расхода;
• надёжная защита контактов от воздействия пыли / влаги;
• сетчатый металлический фильтр для очистки потока от грязи;
• уплотнения из NBR-каучука для низкотемпературной эксплуатации;
• малогабаритный габариты, экономия пространства;
• индикация закрытого положения (опция).
