Описание

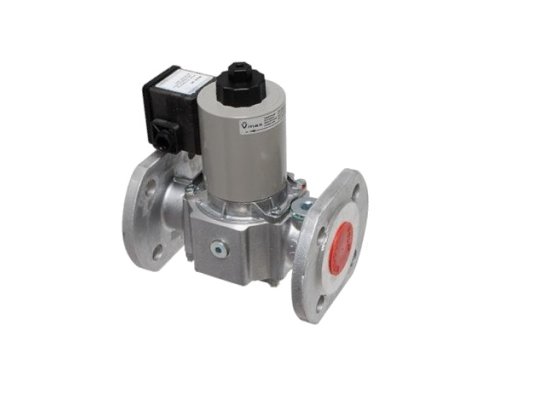

Электромагнитный клапан, одноступенчатый Dungs MVD 2050/5 24-28 V, арт: 208811 используется в системах автоматического управления подачей газа для результативный и безопасной работы промышленных газовых горелок и котлов. Мгновенно перекрывает газ, исключает риск аварии и неблагоприятных последствий. За счёт универсальной конструкции и небольшой размеров подходит для горелок большинства производителей.

Характеристики

Автоматическое запорное устройство является нормально-закрытым быстродействующим клапаном одноступенчатого типа. Закрытие и открытие подачи газа осуществляется в течение 1 секунды. За счёт быстрого открытия происходит мгновенный розжиг горелки. Расход газа регулируется.

Клапан Dungs MVD 2050/5 подключается к сети 24-28 В. Рассчитан на максимальное давление газа 200 мбар. Совместим с газами семейства 1-3 и другими нейтральными газообразными средами. Класс A, группа 2 по EN 161.

Исполнение и комплектация Dungs MVD 2050/5

Корпус и основные детали клапана произведены из износо-, коррозиестойких материалов, рассчитанных на продолжительную службу и контакт с газами. Материал литого корпуса – сплав алюминия. Детали сделан из стали, латуни, уплотнения из NBR-каучука, что исключает утечки и даёт возможность безопасно эксплуатировать запорную арматуру при отрицательных температурах.

На входе потока установлен фильтр из стальной нержавеющей сетки с мелкими ячейками, что препятствует проникновению внутрь устройства грязевых частиц размером более 1 мм. Для надёжной работы газовой автоматики необходимо установить основной газовый фильтр.

Клапан рассчитан на эксплуатацию при температурах -15…+60 °C.

Электромагнитная катушка и контакты заизолированы от пыли и влаги по стандарту IP54. По заявке заказчика доступно усиление электрозащиты до IP 65. Электроподключение Dungs MVD осуществляется с помощью винтовых клемм через кабельный ввод PG11.

Электромагнитный клапан встраивается в горизонтальный или вертикальный газопровод. Монтаж в систему осуществляется с помощью фланцев DN50.

Основные достоинства клапана MVD:

• быстродействие (закрытие и открытие за 1 сек.);
• герметичное перекрытие потока;
• регулятор расхода для ручной настройки основного потока;
• очистка газа от загрязнений интегрированным фильтром;
• надёжная защита электрических компонентов от пыли / влаги;
• экономия пространства за счет малогабаритный размеров корпуса;
• уплотнения из NBR-каучука для низкотемпературной эксплуатации;
• возможность установки концевого контакта (опция).
