Описание

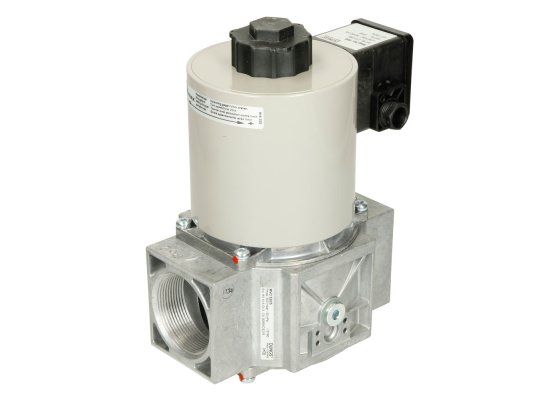

Электромагнитный клапан, одноступенчатый Dungs MVD 520/5, питание 24-28 V, арт: 242941 быстро и безопасно перекрывает газ в системах регулирования газовыми потоками. Применяется для оснащения промышленных газовых горелок с давлением газа в магистрали до 500 мбар.

Основные характеристики

Газовый одноступенчатый клапан Dungs MVD работает от электросети 24-28 В. Совместим с газами семейства I-III и другой нейтральной газообразной средой.

Функцией электромагнитного предохранительно-запорного клапана является герметичное перекрытие потока, ограничение и открытие подачи газа при работе газового оборудования. Нормально-закрытый клапан класса А гр .2 по EN161 быстро закрывается и быстро открывается ( 1 сек.). Расход можно корректировать с помощью регулятора.

Особенности конструкции и комплектации э/м клапана MVD 520/5

Корпус клапана отлит из алюминия, отличается компактными размерами, небольшим весом. Материал контактирующих с газом частей – нержавеющая сталь, латунь. Уплотнения произведён из NBR-резины, устойчивой к составу газов и не разрушаемой при низких температурах.

Входящий поток очищается от посторонних частиц встроенной стальной сеткой с мелкими ячейками (размер отверстий – 1 мм), защищая уплотнения от повреждений. Для более серьёзной защиты газовой автоматики требуется установить в систему основной газовый фильтр.

Электромагнитная катушка и электрические контакты защищены от пыли и влаги в соответствии со стандартом IP54. Возможно повышение уровня электрозащиты до IP65 по запросу покупателя. Для контроля закрытого положения клапана доступна установка переключателя (опция).

Электроподключение Dungs MVD 520/5 осуществляется с помощью винтовых клемм через кабельный ввод PG11.

Основные достоинства клапана MVD:

• быстрое закрытие и открытие (1 сек.);
• надёжная герметизация газового потока;
• регулируемый основной поток;
• высокий уровень пыле-, влагозащиты;
• фильтрация газа, удаление мелких загрязнений;
• стойкие к низким температурам и составу газа уплотнения из NBR-каучука;
• нетребовательность в обслуживании;
• доп. оснащение концевым выключателем для мониторинга закрытой позиции;
• компактный габариты и небольшой вес;
• стабильная работа в широком диапазоне внешних температур.

Монтаж и условия эксплуатации

Электромагнитные одноступенчатые клапаны Dungs MVD устанавливаются в горизонтальный, вертикальный газопровод (магнитом вверх). Резьбовой способ соединения гарантирует герметичность системы, сокращает временные затраты на монтажные операции. Параметры резьбы на входе и выходе: Rp 2. Запорные клапаны, за счёт уплотнений из NBR-каучука, могут эксплуатироваться при температурах -15.+60 °C.
