Описание

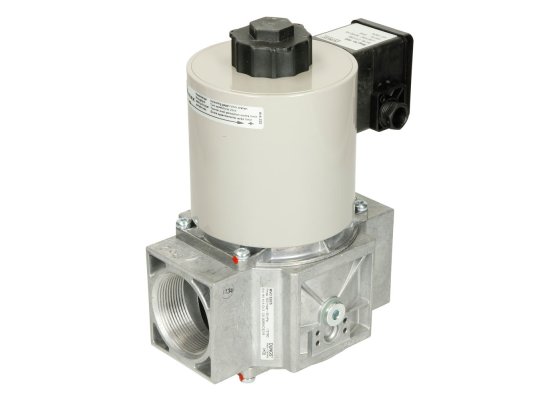

Электромагнитный клапан, одноступенчатый Dungs MVD 520/5 питание 110 V, арт: 242939 – один из основных элементов системы автоматического управления подачей газа. Обеспечивает надёжное и быстрое перекрытие потока, безопасную работу газовой горелки. За счёт универсальности и компактным габаритам подходит для горелок большинства производителей.

Основные характеристики и область применения

Газовый предохранительно-запорный клапан Dungs MVD рассчитан на максимальное давление газа 500 мбар. Работает от электросети 110 В. Подходит для промышленного газового оборудования, потребляющего газ семейства I-III и другую нейтральную газообразную среду.

Функцией клапана является безопасное и герметичное перекрытие потока, ограничение и возобновление подачи газа на газовые горелки и газовые приборы.

Электромагнитный клапан является нормально-закрытым, соответствует классу А гр. 2 по EN161. Быстро закрывается и открывается (время срабатывания 1 сек.). Расход корректируется с помощью ручного регулятора.

Конструкция и комплектация клапана MVD 520/5

Э/м запорный клапан собран в малогабаритном литом корпусе из алюминиевого сплава, стойкого к механическим воздействиям и коррозии. Электромагнитная катушка и контакты хорошо защищены от пыли и влаги по стандарту IP54. Доступно усиление электрозащиты до IP65 по запросу.

Детали, контактирующие с рабочей средой, изготовлен из стали, латуни, уплотнения – из бутадиен-нитрильного каучука. По заявке доступно исполнение без цветных металлов. Использование углеводородостойкой NBR-резины для уплотнения сёдел клапана исключает вероятность утечки газа и даёт возможность эксплуатировать запорное устройство при температурах -15.+60 °C.

На входе потока размещен фильтр из нержавеющей стальной сетки. Он удерживает механические частицы и примеси размером от 1 мм. Производитель рекомендует дополнительно установить в систему основной фильтр для максимальной защиты устройств автоматики от повреждений.

Электроподключение клапана осуществляется с помощью винтовых клемм через кабельный ввод PG11. Дополнительная установка (опционально) сигнального контакта позволяет отслеживать закрытую позицию клапана.

Основные достоинства клапана MVD:

• быстродействие (время на открытие и закрытие 1 сек.);
• герметичное отсечение потока;
• ручной регулятор для настройки расхода;
• защита катушки и компонентов от воздействия пыли / влаги;
• встроенный фильтр для удаления из газа мелких загрязнений;
• малогабаритный габариты и небольшой вес;
• температуростойкие уплотнения из NBR-каучука;
• нетребовательность в обслуживании;
• доп. оснащение концевым контактом для контроля закрытого положения;
• работа в широком диапазоне внешних температур.

Монтаж

Газовые электромагнитные клапаны Dungs MVD устанавливаются в систему горизонтально, вертикально, за исключением перевёрнутого положения магнита. Резьбовое соединение гарантирует герметичность газовой линии, уменьшает временные затраты на монтаж. Параметры резьбы на входе и выходе: Rp 2.
