Описание

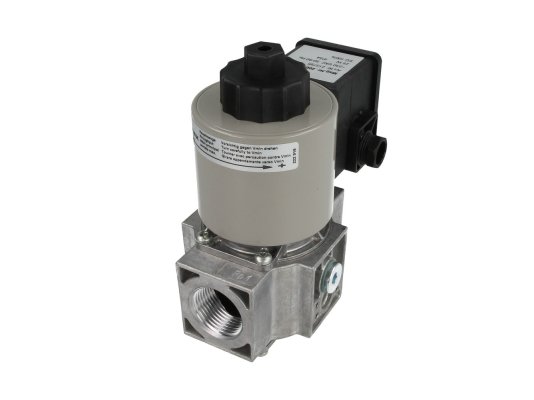

Электромагнитный клапан, одноступенчатый Dungs MVD 505/5 110 V, арт: 231100 разработан для интенсивного промышленного применения. Встраивается в системы автоматического управления газовыми потоками для безопасной и результативный работы газового оборудования. Характеризуется быстродействием, экономичным потреблением электроэнергии, надёжным исполнением. Хорошо подходит для систем с давлением газа до 500 мбар.

Применение

Газовый клапан Dungs MVD используется для работы с газами семейства 1-3 и другой нейтральной газообразной средой. Закрывает, открывает и ограничивает подачу газа на горелку. Способствует герметичность газовой линии, исключает утечки и связанные с ними риски.

Подробнее о газовом клапане MVD 505/5

Одноступенчатый электромагнитный клапан класса А по EN161 служит для автоматического управления подачей газа на газовые приборы и устройства. Характеризуется быстрым закрытием и открытием ( 1 сек.). Основной расход регулируется.

Небольшой корпус э/м клапана MVD отлит из алюминиевого сплава, стойкого к коррозии и перепадам температур. Катушка управления и электрические компоненты хорошо заизолированы, класс защиты IP 54 (возможно усиление до IP 65). Детали, контактирующие с рабочей средой, произведён из нержавеющей стали, латуни, уплотнения – из NBR-каучука. По запросу доступна версия с конструкцией без цветных металлов.

Для сохранения герметичности газовой линии, исключения утечек поступающий газ очищается от грубых частиц, размер которых превышает 1 мм, с помощью встроенного фильтра из нержавеющей стальной сетки. Установка основного фильтра позволит надежно защитить приборы газовой автоматики от повреждений.

Клапан устанавливается в систему горизонтально или вертикально. Электроподключение выполняется с помощью винтовых клемм через кабельный ввод PG11. Для индикации закрытого положения доступен монтаж концевого контакта (по заявке).

Рабочие температуры

Электромагнитные одноступенчатые клапаны Dungs MVD ввиду уплотнениям из NBR-резины рассчитаны на эксплуатацию в условиях температур -15.+60 °C.

Достоинства клапана MVD:

• быстрое срабатывание (время закрытия/открытия 1 сек);
• надёжная герметизация потока, исключение утечек;
• регулируемый расход;
• углеводородостойкие уплотнения из NBR-каучука;
• экономичное энергопотребление;
• оснащение фильтром из коррозионностойкой стали;
• широкий диапазон эксплуатационных температур;
• защита электрических компонентов от пыли / влаги;
• малогабаритный габариты и незначительный вес;
• концевой выключатель для контроля закрытого положения (по запросу).

Электромагнитный клапан Dungs MVD 505/5, артикул 158110 рассчитан на многолетнюю службу при соблюдении рекомендаций производителя.
