Описание

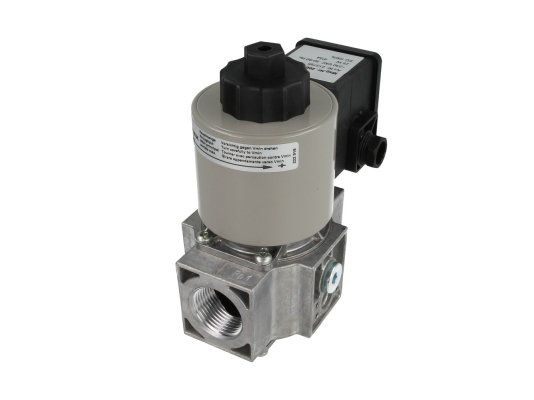

Электромагнитный клапан, одноступенчатый Dungs MVD 505/5 24-28 V, арт: 209648 представляет собой компактную, быстродействующую запорную арматуру. Даёт способность решать задачи по автоматизации управления и регулирования потока газа при работе газовых промышленных горелок.

Рабочая среда и характеристики клапана

Газовый клапан MVD является предохранительно-запорным устройством одноступенчатого типа. Рассчитан на эксплуатацию в системах, сжигающих газ семейства 1-3, нейтральные среды. Соответствует стандарту EN161, класс А гр. 2. Запорная арматура быстро закрывается и открывается ( 1 сек.). Подключается к источнику питания 24-28 В. За счет уплотнений из NBR-резины может эксплуатироваться при внешних температурах -15.+60 °C.

Конструкция и комплектация

Э/м клапан собран в компактном корпусе из алюминиевого литья. Предусмотрены места для измерения давления. Комплектующие, непосредственно контактирующие с газом, произведены из коррозионностойкой стали, латуни. Доступно исполнение без цветных металлов. В качестве уплотнений седла клапана использована NBR-резина, пригодная для работы с газами.

На входе потока установлен стальной нержавеющий фильтр с мелкой сеткой. Для максимальной защиты всей газовой линии и приборов автоматики рекомендуется установить основной газовый фильтр.

Электромагнитная катушка и контакты заизолированы от внешних воздействий с учетом стандарта IP 54. Закрытое положение клапана можно контролировать, установив концевой контакт (по запросу).

Монтаж

Э/м газовый клапан MVD может устанавливаться в горизонтальный и вертикальный трубопровод. Фиксация осуществляется на резьбовые соединения Rp 1/2 .

Достоинства клапана MVD:

• быстрое срабатывание (закрытие/открытие в течение 1 сек);
• надёжная герметизация потока, исключение утечек;
• регулятор для настройки потока;
• углеводородостойкие уплотнения из NBR-каучука;
• незначительное потребление электроэнергии;
• встроенный фильтр для очистки потока;
• надёжная защита контактов от воздействия пыли / влаги;
• компактный габариты, экономия места;
• концевой выключатель для контроля закрытого положения (опция).
