Описание

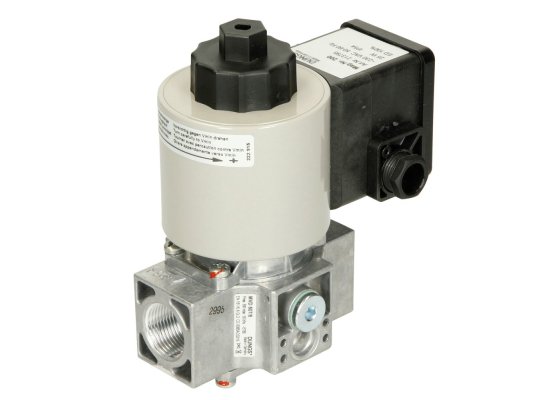

Электромагнитный клапан, одноступенчатый Dungs, арт. 231096 – предохранительно-запорная арматура для промышленного газового оборудования с давлением в магистрали до 500 мбар. Служит для решения задач по автоматическому управлению и безопасной эксплуатации газовых горелок и котлов.
Применение
Газовый клапан Dungs MVD используется для оснащения установок, работающих на газе семейства I-III и других нейтральных газообразных средах. Перекрывает, ограничивает, открывает подачу газа на горелку.
Что входит в состав клапана
Dungs MVD – это малогабаритный одноступенчатый нормально-закрытый клапан класса А гр.2 по EN161. Корпус отлит из алюминиевого сплава. На нем предусмотрены точки контроля давления. При изготовлении конструктивных элементов использована нержавеющая сталь и латунь. На входе в клапан размещен фильтр из стальной сетки, сдерживающий все частицы грязи размером от 1 мм. Электромагнитная катушка и контакты защищены от пыли и влаги в соответствии со стандартом IP 54 (доступно усиление защиты до IP65). Уплотнения выполнен из NBR-каучука, стойкого к составу углеводородов и низким температурам. Для индикации закрытого положения можно установить концевой выключатель (опция).
Характеристики э/м газового клапана
Клапан характеризуется быстрым закрытием и быстрым открытием (срабатывание в течение 1 сек.). Расход газа регулируется. Электроподключение осуществляется через кабельный ввод PG11, винтовая нарезка. Параметры электропитания: 50-60 Гц, 110 В, -15% +10% от номинального значения. Рекомендуемые температуры окружающей среды -15.+60 °C.
Установка газового клапана
Электромагнитный клапан может монтироваться в горизонтальный, вертикальный газопровод. Резьбовой способ фиксации гарантирует надежную, герметичную установку. Параметры резьбы на входе и выходе: Rp 3/4 .
Достоинства клапана:
- быстродействие (закрытие/открытие в течение 1 сек);
- герметичное перекрытие потока, исключение утечек;
- регулировка основного расхода;
- углеводородостойкие уплотнения из NBR-каучука;
- экономичное энергопотребление;
- высокий класс электрозащиты (IP54), возможность усиления;
- установка концевого контакта для индикации закрытого положения, по запросу;
- небольшие габариты и вес конструкции.
Газовый электромагнитный клапан Dungs MVD 507/5 110 V, артикул: 231096, испытан на заводе, сертифицирован по стандартам ЕС.
